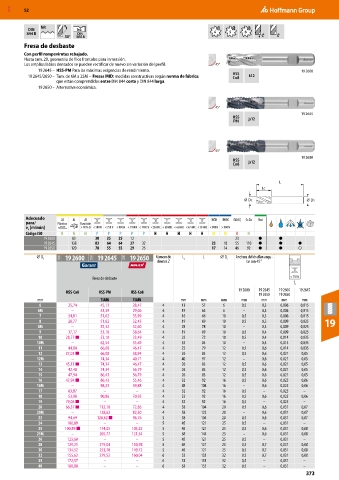

Page 373 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

NR
DIN h6
844 B DIN 4 5 6
30° 1835 B
Fresa de desbaste
Con perfil rompevirutas rebajado.
Hasta tam. 20, geometría de filos frontales para inmersión.
Los amplios labios dentados se pueden rectificar de nuevo sin variación del perfil. 45°
19 2645 – HSS-PM Para las máximas exigencias de rendimiento. 19 2600
19 2645/2650 – Tam. de 6M a 25M − Fresas MID: medidas constructivas según norma de fábrica HSS k12
Co8
que están comprendidas entre DIN 844 corta y DIN 844 larga.
19 2650 – Alternativa económica.

45°
19 2645
HSS js12
PM

45°
19 2650
HSS
Co8 js12

L
LC

DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
19 2600 83 30 25 25 12 23 ● ●
19 2645 138 83 64 64 37 32 23 18 55 110 ● ● ●
19 2650 120 78 55 55 29 25 17 14 46 92 ● ● ○
⌀ D C 11W 19 2600 11W 19 2645 12W 19 2650 Número de L c L ⌀ D s Anchura del chaflán angu-
dientes Z lar con 45 °

Fresa de desbaste < 750 N
f z
19 2600 19 2645 19 2600 19 2645
HSS-Co8 HSS-PM HSS-Co8
19 2650 19 2650
mm TiAlN TiAlN mm mm mm mm mm mm mm
6 25,74 45,13 28,47 4 13 57 6 0,5 0,3 0,006 0,015
6M – 53,39 29,06 4 19 63 6 – 0,3 0,006 0,015
7 34,81 51,62 35,99 4 16 66 10 0,5 0,3 0,006 0,015
8 28,77 51,62 32,45 4 19 69 10 0,5 0,3 0,009 0,025 19
8M – 55,32 32,60 4 28 78 10 – 0,3 0,009 0,025
9 37,17 53,10 38,64 4 19 69 10 0,5 0,4 0,009 0,025
10 28,77 ■ 53,10 33,49 4 22 72 10 0,5 0,4 0,014 0,035
10M – 62,54 35,69 4 35 84 10 – 0,4 0,014 0,035
11 44,84 66,08 46,47 4 22 79 12 0,5 0,6 0,014 0,035
12 37,03 ■ 66,08 38,94 4 26 83 12 0,5 0,6 0,021 0,05
12M – 74,34 40,71 4 40 97 12 – 0,6 0,021 0,05
13 45,13 ■ 74,34 46,47 4 26 83 12 0,5 0,6 0,021 0,05
14 42,48 74,34 56,79 4 26 83 12 0,5 0,6 0,021 0,05
15 47,94 86,43 56,79 4 26 83 12 0,5 0,6 0,021 0,05
16 47,94 ■ 86,43 55,46 4 32 92 16 0,5 0,6 0,025 0,06
16M – 98,23 59,88 4 48 108 16 – 0,6 0,025 0,06
17 63,87 – – 4 32 92 16 0,5 – 0,025 –
18 53,98 90,86 70,95 4 32 92 16 0,5 0,6 0,025 0,06
19 79,06 ■ – – 4 32 92 16 0,5 – 0,025 –
20 66,37 ■ 112,10 72,86 4 38 104 20 0,5 0,6 0,031 0,07
20M – 128,62 82,30 4 58 122 20 – 0,6 0,031 0,07
22 94,69 128,62 ■ 96,76 5 38 104 20 0,5 0,6 0,031 0,07
24 100,89 – – 5 45 121 25 0,5 – 0,031 –
25 100,89 ■ 174,05 103,25 5 45 121 25 0,5 0,6 0,031 0,08
25M – 205,77 121,54 5 68 144 25 – 0,6 0,031 0,08
26 123,60 – – 5 45 121 25 0,5 – 0,031 –
28 129,21 219,04 130,98 5 45 121 25 0,5 0,7 0,031 0,08
30 134,52 253,70 149,72 5 45 121 25 0,5 0,7 0,031 0,08
32 155,62 279,52 160,04 6 53 133 32 0,5 0,7 0,031 0,08
35 172,57 – – 6 53 133 32 0,5 – 0,031 –
40 188,80 – – 6 63 155 32 0,5 – 0,031 –
