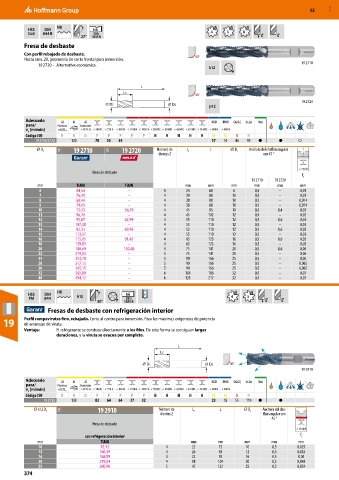

52 MXD

NR
HSS DIN h6
Co8 844 B DIN 4 5 6
27° 1835 B
Fresa de desbaste
Con perfil rebajado de desbaste. 45°
Hasta tam. 20, geometría de corte frontal para inmersión.
19 2720 – Alternativa económica. 19 2710
k12

L
LC
45°
19 2720
DC DS
js12
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
19 2710/ 2720 120 78 55 55 17 14 46 92 ● ● ○
⌀ D C 11W 19 2710 12W 19 2720 Número de L c L ⌀ D s Anchura del chaflán angular
dientes Z con 45 °

< 750 N
Fresa de desbaste
f z
19 2710 19 2720
mm TiAlN TiAlN mm mm mm mm mm mm
6 44,54 – 4 24 68 6 0,5 – 0,01
7 76,40 – 4 30 80 10 0,5 – 0,01
8 68,44 – 4 38 88 10 0,5 – 0,014
9 79,65 – 4 38 88 10 0,5 – 0,014
10 72,43 56,79 4 45 95 10 0,5 0,4 0,02
11 96,76 – 4 45 102 12 0,5 – 0,02
12 95,87 62,99 4 53 110 12 0,5 0,6 0,03
13 107,38 – 4 53 110 12 0,5 – 0,03
14 92,33 69,48 4 53 110 12 0,5 0,6 0,03
15 113,57 – 4 53 110 12 0,5 – 0,03
16 115,05 91,45 4 63 123 16 0,5 0,6 0,05
18 139,83 – 4 63 123 16 0,5 – 0,05
20 180,69 130,68 4 75 141 20 0,5 0,6 0,06
22 219,04 – 5 75 141 20 0,5 – 0,06
25 253,70 – 5 90 166 25 0,5 – 0,06
28 317,12 – 5 90 166 25 0,5 – 0,065
30 345,15 – 5 90 166 25 0,5 – 0,065
32 365,80 – 6 106 186 32 0,5 – 0,07
40 494,12 – 6 125 217 32 0,5 – 0,07

HR
HSS DIN k12 h6
PM 844 DIN 4 5
30° 1835 B
Fresas de desbaste con refrigeración interior
19 Perfil rompevirutas fino, rebajado. Corte al centro para inmersión. Para las máximas exigencias de potencia
de arranque de viruta.
Ventaja: El refrigerante se conduce directamente a los filos. De esta forma se consiguen largas
duraciones, y la viruta se evacua por completo.
L
LC

DC DS 45°
19 2910
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
19 2910 138 83 64 64 37 32 23 18 55 110 ● ●
⌀ k12 D C 11W 19 2910 Número de L c L ⌀ D s Anchura del cha-
dientes Z flán angular con
45 °
Fresa de desbaste
< 1100 N
con refrigeración interior f z
mm TiAlN mm mm mm mm mm
10 92,92 4 22 72 10 0,5 0,025
12 106,49 4 26 83 12 0,5 0,035
16 168,89 4 32 92 16 0,5 0,04
20 219,04 4 38 104 20 0,5 0,048
25 300,90 5 45 121 25 0,5 0,054
