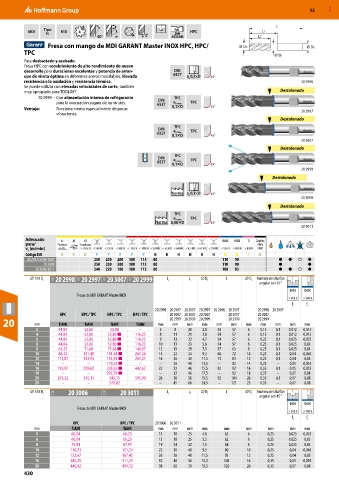

Page 430 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

L
MDI Tipo h10 4 h6 HPC L1
N
DIN
40° ≠ 6535 HB LC
Fresa con mango de MDI GARANT Master INOX HPC, HPC/ Dc DS
TPC
D1
Para desbastado y acabado.
Fresa HPC con recubrimiento de alto rendimiento de nuevo
desarrollo para duraciones excelentes y potencia de arran- DIN
que de viruta óptima en diferentes aceros inoxidables. Elevada 6527 a 0,3×D 45°
e
resistencia a la oxidación y resistencia térmica. 20 2998
Se puede utilizar con elevadas velocidades de corte, también
muy apropiado para TOOLOX®. Destalonado
20 2999 – Con alimentación interna de refrigerante DIN TPC
para la evacuación segura de las virutas. 6527 a e max TPC
Ventaja: Funcionamiento especialmente de pocas 0,1 D 45° 20 2997
vibraciones.
Destalonado
TPC
DIN TPC
6527 a e max
0,1 D 45°
20 3007
Destalonado
TPC
DIN
6527 a e max TPC
0,1 D 45°
20 2999
Destalonado

Norma a 0,3×D 45°
e
20 3006
Destalonado
TPC
a e max TPC
Norma 0,08 D 45°
20 3011
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H M M S N
20 2997/ 2998/ 3007 250 230 200 180 115 80 110 90 ● ● ○ ●
20 2999 250 230 200 180 115 80 110 90 ● ●
20 3006/ 3011 240 220 180 180 115 80 100 85 ● ● ○ ●
⌀ h10 D C 11X 20 2998 20 2997 20 3007 20 2999 L c L 1 ⌀ D 1 L ⌀ D s Anchura del chaflán
11X
11X
11X
angular con 45 °
Fresas de MDI GARANT Master INOX

f z f z
20 2998 20 2997 20 2997 20 2997 20 2998 20 2997 20 2998 20 2997
HPC HPC / TPC HPC / TPC HPC / TPC 20 3007 20 3007 20 3007 20 3007 20 3007
20 mm TiAlN TiAlN TiAlN TiAlN mm 20 2999 20 2999 20 2999 mm 20 2999 mm 20 2999 mm mm mm
mm
mm
mm
mm
mm
3 44,84 52,80 52,80 – 5 8 20 2,8 50 57 6 0,15 0,1 0,012 0,015
4 44,84 52,80 52,80 ■ 116,23 8 11 21 3,8 54 57 6 0,15 0,1 0,012 0,015
5 44,84 52,80 52,80 ■ 116,23 9 13 22 4,7 54 57 6 0,25 0,1 0,025 0,025
6 44,84 52,80 52,80 ■ 116,23 10 13 23 5,6 54 57 6 0,25 0,1 0,025 0,03
8 61,22 71,68 71,68 ■ 148,97 12 19 29 7,5 57 63 8 0,25 0,1 0,025 0,04
10 86,43 101,48 101,48 ■ 201,34 14 22 34 9,5 66 72 10 0,25 0,1 0,04 0,045
12 113,87 133,93 133,93 ■ 261,07 16 26 40 11,5 73 83 12 0,25 0,1 0,04 0,05
14 – – 179,22 ■ – – 26 40 13,5 – 83 14 0,25 – 0,05 0,055
16 193,97 228,62 228,62 ■ 402,67 22 32 46 15,5 82 92 16 0,35 0,1 0,05 0,055
18 – – 292,79 ■ – – 32 46 17,5 – 92 18 0,35 – 0,07 0,08
20 291,32 345,15 345,15 595,90 26 38 56 19,5 92 104 20 0,35 0,1 0,07 0,08
25 – – 570,82 – – 45 66 24,5 – 121 25 0,35 – 0,07 0,08
⌀ h10 D C 11X 20 3006 11X 20 3011 L c L 1 ⌀ D 1 L ⌀ D s Anchura del chaflán
angular con 45 °
Fresas de MDI GARANT Master INOX

f z f z
HPC HPC / TPC 20 3006 20 3011
mm TiAlN TiAlN mm mm mm mm mm mm mm mm mm
5 60,04 66,23 13 18 25 4,8 62 6 0,25 0,025 0,025
6 60,04 66,23 13 18 25 5,5 62 6 0,25 0,025 0,03
8 79,94 87,91 19 24 32 7,5 68 8 0,25 0,025 0,04
10 110,33 121,24 22 30 40 9,5 80 10 0,25 0,04 0,045
12 152,67 167,42 26 36 48 11,5 93 12 0,25 0,04 0,05
16 280,25 311,22 32 48 56 15,5 108 16 0,35 0,05 0,055
20 446,92 494,12 38 60 70 19,5 126 20 0,35 0,07 0,08
430
