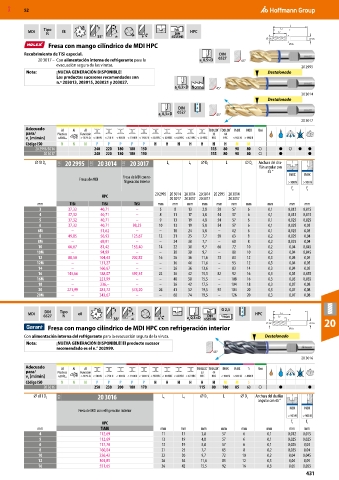

Page 431 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

L
MDI Tipo f8 4 h6 HPC LC L1
N
DIN
35° ≠ 6535 HB Dc DS
Fresa con mango cilíndrico de MDI HPC D1
Recubrimiento de TiSi especial. DIN
20 3017 – Con alimentación interna de refrigerante para la a 0,5×D 6527 45°
e
evacuación segura de las virutas. 20 2995
Nota: ¡NUEVA GENERACIÓN DISPONIBLE! Destalonado
Los productos sucesores recomendados son
n.º 203013, 203015, 203021 y 203027.
a 0,3×D Norma 45°
e
20 3014
Destalonado
DIN
a 0,3×D 6527 45°
e
20 3017
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H H M M
20 2995/ 3014 240 220 180 180 150 115 80 90 80 ○ ● ○ ● ●
20 3017 240 220 180 180 150 115 80 90 80 ○ ● ●
⌀ f8 D C 12X 20 2995 12X 20 3014 12X 20 3017 L c L 1 ⌀ D 1 L ⌀ D s Anchura del cha-
flán angular con
45 °
Fresa de MDI con re-
Fresas de MDI
frigeración interior
f z f z
20 2995 20 3014 20 3014 20 3014 20 2995 20 3014
HPC
20 3017 20 3017 20 3017 20 3017
mm TiSi TiSi TiSi mm mm mm mm mm mm mm mm mm mm
3 37,32 40,71 – 5 8 13 2,8 50 57 6 0,1 0,012 0,015
4 37,32 40,71 – 8 11 17 3,8 54 57 6 0,1 0,012 0,015
5 37,32 40,71 – 9 13 19 4,8 54 57 6 0,1 0,025 0,025
6 37,32 40,71 98,23 10 13 19 5,8 54 57 6 0,1 0,025 0,03
6M – 51,62 – – 18 24 5,8 – 62 6 0,1 0,025 0,03
8 49,85 56,93 125,67 12 21 25 7,7 58 63 8 0,2 0,025 0,04
8M – 69,91 – – 24 30 7,7 – 68 8 0,2 0,025 0,04
10 66,67 81,42 153,40 14 22 30 9,7 66 72 10 0,2 0,04 0,045
10M – 94,99 – – 30 38 9,7 – 80 10 0,2 0,04 0,045
12 88,50 104,43 202,82 16 26 36 11,6 73 83 12 0,3 0,04 0,05
12M – 131,27 – – 36 46 11,6 – 93 12 0,3 0,04 0,05
14 – 166,67 – – 26 36 13,6 – 83 14 0,3 0,04 0,05
16 143,66 188,07 392,35 22 36 42 15,5 82 92 16 0,3 0,05 0,055
16M – 221,99 – – 48 58 15,5 – 108 16 0,3 0,05 0,055
18 – 236,– – – 36 42 17,5 – 104 18 0,3 0,07 0,08
20 221,99 281,72 578,20 26 41 52 19,5 92 104 20 0,3 0,07 0,08
20M – 343,67 – – 60 74 19,5 – 126 20 0,3 0,07 0,08

G 2,5 L
DIN
MDI 6527 Tipo e8 4 h6 n max HPC L1
DIN
N
38° ≠ e 6535 HB LC
a 0,3×D
Dc DS 20
Fresa con mango cilíndrico de MDI HPC con refrigeración interior D1
Con alimentación interna del refrigerante para la evacuación segura de la viruta. Destalonado
Nota: ¡NUEVA GENERACIÓN DISPONIBLE! El producto sucesor
recomendado es el n.° 202999.
45°
20 3016
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H M M S
20 3016 250 230 200 180 170 115 80 100 85 60 ○ ● ●
⌀ d11 D C 11X 20 3016 L c L 1 ⌀ D 1 L ⌀ D s Anchura del chaflán
angular con 45 °
Fresa de MDI con refrigeración interior

f f
HPC z z
mm TiAlN mm mm mm mm mm mm mm mm
4 112,69 11 17 3,8 57 6 0,1 0,012 0,015
5 112,69 13 19 4,8 57 6 0,1 0,025 0,025
6 117,70 13 19 5,8 57 6 0,1 0,025 0,03
8 160,04 21 25 7,7 63 8 0,2 0,025 0,04
10 226,42 22 30 9,7 72 10 0,2 0,04 0,045
12 303,85 26 36 11,6 83 12 0,3 0,04 0,05
16 551,65 36 42 15,5 92 16 0,3 0,05 0,055
431
