52 MXD

MDI Tipo 4 h6 HPC
N
DIN
Norma 38° e 6535 HB
a 0,25×D

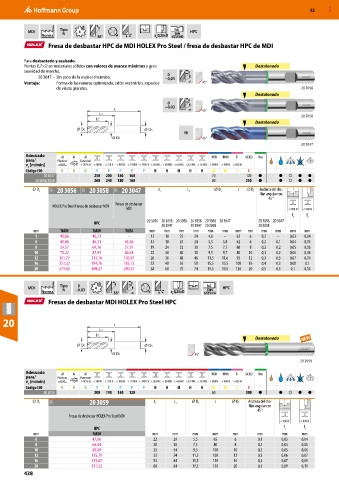

Fresa de desbastar HPC de MDI HOLEX Pro Steel / fresa de desbastar HPC de MDI
Para desbastado y acabado.
Puntas 0,7×D en materiales sólidos con valores de avance máximos y gran Destalonado
suavidad de marcha.
20 3047 – Sin paso de la espiral dinámico. 0
−0,03
Ventaja: Forma de las ranuras optimizada, talón excéntrico, espacios ≠ 45°
de viruta grandes. 20 3056
Destalonado
0
L −0,03 ≠ 45°
L1 20 3058
LC
Destalonado
Dc DS
f8
D1 45°
20 3047

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 3047 250 200 180 160 70 120 ● ● ○ ● ●
20 3056/ 3058 260 240 180 160 80 250 ● ● ○ ● ●
⌀ D C 12X 20 3056 12X 20 3058 12X 20 3047 L c L 1 ⌀ D 1 L ⌀ D s Anchura del cha-
flán angular con
45 °
Fresas de desbastar
HOLEX Pro Steel Fresas de desbastar MDI
MDI < 900 N < 900 N
f z f z
20 3056 20 3058 20 3056 20 3058 20 3056 20 3047 20 3056 20 3047
HPC
20 3047 20 3047 20 3058 20 3058
mm TiAlN TiAlN TiXSi mm mm mm mm mm mm mm mm mm mm mm mm
5 40,86 46,31 – 13 18 25 24 4,8 – 62 6 0,2 – 0,03 0,04
6 40,86 46,31 43,36 13 18 25 24 5,5 5,8 62 6 0,2 0,1 0,04 0,05
8 54,57 64,76 57,97 19 24 32 30 7,5 7,7 68 8 0,2 0,2 0,05 0,06
10 75,22 87,91 80,24 22 30 40 38 9,5 9,7 80 10 0,3 0,2 0,06 0,08
12 101,77 114,16 107,97 26 36 48 46 11,5 11,6 93 12 0,3 0,3 0,07 0,09
16 173,32 194,70 185,12 32 48 56 58 15,5 15,5 108 16 0,4 0,3 0,08 0,1
20 273,62 308,27 290,57 38 60 70 74 19,5 19,5 126 20 0,5 0,3 0,1 0,13

Tipo 0 h6
MDI N −0,03 4 DIN HPC
Norma 38° ≠ e 6535 HA
a 0,25×D
Fresas de desbastar MDI HOLEX Pro Steel HPC

20 L
L1
LC
Destalonado
Dc DS
D1 45°
20 3059
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 3059 200 190 140 120 60 200 ● ● ○ ● ●
⌀ D C 12X 20 3059 L c L 1 ⌀ D 1 L ⌀ D s Anchura del cha-
flán angular con
45 °
Fresas de desbastar HOLEX Pro Steel MDI
< 900 N < 900 N
HPC f z f z
mm TiAlN mm mm mm mm mm mm mm mm
6 47,06 22 29 5,5 65 6 0,1 0,03 0,04
8 65,64 28 36 7,5 80 8 0,2 0,04 0,05
10 89,09 33 54 9,5 100 10 0,2 0,05 0,06
12 115,79 33 54 11,5 100 12 0,3 0,06 0,07
16 213,87 53 84 15,5 150 16 0,3 0,07 0,09
20 311,52 68 84 19,5 150 20 0,3 0,09 0,11
438
