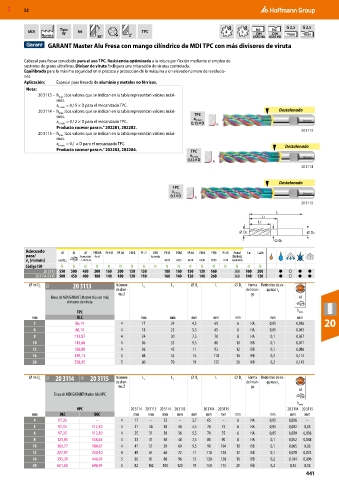

Page 441 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 441
MXD 52
G 2,5 G 2,5
MDI Tipo h6 TPC 4 5 h6 h6 n max n max
W
DIN
DIN
Norma 38° 6535 HA 6535 HB
GARANT Master Alu Fresa con mango cilíndrico de MDI TPC con más divisores de viruta
Cabezal para fresar concebido para el uso TPC. Resistencia optimizada a la rotura por flexión mediante el empleo de
sustratos de grano ultrafinos. Divisor de viruta 1×D para una trituración de virutas controlada.
Equilibrado para la máxima seguridad en el proceso y protección de la máquina a un elevado número de revolucio-
nes.
Aplicación: Especial para fresado de aluminio y metales no férricos.
Nota:
20 3113 – h máx. : Los valores que se indican en la tabla representan valores máxi-
mos.
a e máx. = 0,15 × D para el mecanizado TPC.
20 3114 – h máx. : Los valores que se indican en la tabla representan valores máxi- Destalonado
mos. TPC
a e max
a e máx. = 0,12 × D para el mecanizado TPC. 0,15 D
Producto sucesor para n.° 202281, 202282. R 20 3113
20 3115 – h máx. : Los valores que se indican en la tabla representan valores máxi-
mos.
a e máx. = 0,1 × D para el mecanizado TPC. Destalonado
Producto sucesor para n.° 202283, 202284. TPC
a e max
0,12 D R
20 3114
Destalonado
TPC
a e max
0,1 D R
20 3115
L
L1
LC
Dc DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 3113 550 500 450 200 160 200 150 130 180 160 150 130 160 300 160 200 ● ○ ● ●
20 3114/ 3115 500 450 400 180 140 180 130 110 160 140 120 140 260 260 140 120 ● ○ ● ●
⌀ h6 D C 11X 20 3113 Número L c L 1 ⌀ D 1 L ⌀ D s Forma Redondeo de es-
de dien- del man- quinas r v
tes Z go
Fresa de MDI GARANT Master Alu con más
divisores de viruta
TPC h máx.
mm DLC mm mm mm mm mm mm mm
5 86,14 4 17 24 4,5 65 6 HA 0,05 0,036 20
6 86,14 4 18 25 5,5 65 6 HA 0,05 0,043
8 113,87 4 24 30 7,5 70 8 HA 0,1 0,057
10 143,66 4 30 35 9,5 80 10 HB 0,1 0,071
12 188,80 4 36 45 11 93 12 HB 0,1 0,086
16 339,11 5 48 55 15 110 16 HB 0,2 0,114
20 528,05 5 60 70 19 125 20 HB 0,2 0,143
⌀ h6 D C 11X 20 3114 11X 20 3115 Número L c L 1 ⌀ D 1 L ⌀ D s Forma Redondeo de es-
de dien- del man- quinas r v
tes Z go
Fresa de MDI GARANT Master Alu HPC
h máx.
HPC 20 3114 20 3115 20 3114 20 3115 20 3114 20 3115 20 3114 20 3115
mm DLC DLC mm mm mm mm mm mm mm mm mm mm mm
4 97,35 – 4 17 – 23 – 3,7 65 – 6 HA 0,05 0,026 –
5 97,35 112,10 4 21 26 30 36 4,5 70 75 6 HA 0,05 0,032 0,03
6 97,35 112,10 4 25 31 30 36 5,5 70 75 6 HA 0,05 0,039 0,036
8 123,01 138,65 4 33 41 40 48 7,5 80 90 8 HA 0,1 0,052 0,048
10 160,77 184,67 4 41 51 50 60 9,5 90 104 10 HB 0,1 0,065 0,06
12 207,97 230,10 4 49 61 60 72 11 110 120 12 HB 0,1 0,078 0,072
16 393,39 446,04 5 65 81 80 96 15 130 150 16 HB 0,2 0,104 0,096
20 601,80 696,94 5 82 102 100 120 19 150 175 20 HB 0,2 0,13 0,12
