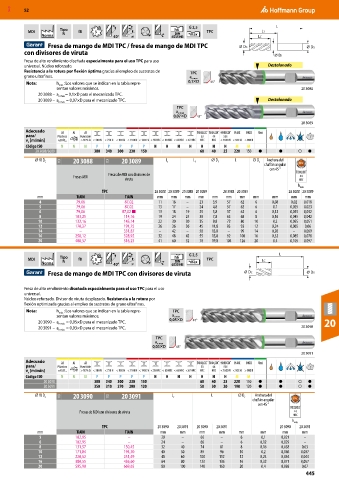

Page 445 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 445
MXD 52
G 2,5 L
MDI Tipo f8 5 h6 n max TPC L1
N
DIN
Norma 40° ≠ 6535 HB LC
Fresa de mango de MDI TPC / fresa de mango de MDI TPC Dc DS
con divisores de viruta
D1
Fresa de alto rendimiento diseñada especialmente para el uso TPC para uso
universal. Núcleo reforzado. Destalonado
Resistencia a la rotura por flexión óptima gracias al empleo de sustratos de TPC
grano ultrafinos. a e max
Nota: h máx. : Los valores que se indican en la tabla repre- 0,1 D 45°
sentan valores máximos. 20 3088
20 3088 – a e máx. = 0,1×D para el mecanizado TPC.
20 3089 – a e máx. = 0,07×D para el mecanizado TPC. Destalonado
TPC
a e max
0,07 D 45°
20 3089
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H H M M
20 3088/ 3089 380 340 300 230 150 60 40 25 220 150 ● ● ○ ●
⌀ f8 D C 11X 20 3088 11X 20 3089 L c L 1 ⌀ D 1 L ⌀ D s Anchura del
chaflán angular
con 45 °
Fresas de MDI con divisores de
Fresas MDI
viruta
h máx.
TPC 20 3088 20 3089 20 3088 20 3089 20 3088 20 3089 20 3088 20 3089
mm TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm mm
4 79,06 87,02 11 16 – 23 3,9 57 62 6 0,08 0,02 0,018
5 79,06 87,02 13 17 – 24 4,8 57 62 6 0,1 0,025 0,023
6 79,06 87,02 ■ 13 18 19 25 5,8 57 62 6 0,12 0,035 0,032
8 103,25 114,16 19 24 25 30 7,8 63 68 8 0,16 0,045 0,042
10 132,16 145,14 22 30 30 35 9,8 72 80 10 0,2 0,055 0,051
12 170,37 191,75 26 36 36 45 11,8 83 93 12 0,24 0,065 0,06
14 – 331,87 – 42 – 50 13,8 – 99 14 0,28 – 0,069
16 258,12 328,92 32 48 42 55 15,8 92 108 16 0,32 0,085 0,078
20 408,57 516,25 41 60 52 70 19,8 104 126 20 0,4 0,105 0,097
G 2,5 L
Tipo h6
MDI N f8 5 DIN n TPC LC
Norma 40° ≠ 6535 HB max
Fresa de mango de MDI TPC con divisores de viruta DC DS
Fresa de alto rendimiento diseñada especialmente para el uso TPC para el uso
universal.
Núcleo reforzado. Divisor de viruta desplazado. Resistencia a la rotura por
flexión optimizada gracias al empleo de sustratos de grano ultrafinos.
Nota: h máx. : Los valores que se indican en la tabla repre- TPC
sentan valores máximos. a e max
20 3090 – a e máx. = 0,05×D para el mecanizado TPC. 0,05 D 45° 20 3090 20
20 3091 – a e máx. = 0,03×D para el mecanizado TPC.
TPC
a e max
0,03 D 45°
20 3091
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H H M M
20 3090 380 340 300 230 150 60 40 25 220 150 ● ● ○ ●
20 3091 350 310 270 200 120 50 30 20 190 120 ● ● ○ ●
⌀ f8 D C 11X 20 3090 11X 20 3091 L c L ⌀ D s Anchura del
chaflán angular
con 45 °
Fresas de MDI con divisores de viruta
h máx.
TPC 20 3090 20 3091 20 3090 20 3091 20 3090 20 3091
mm TiAlN TiAlN mm mm mm mm mm mm mm mm
5 102,95 – 20 – 66 – 6 0,1 0,021 –
6 102,95 – 24 – 66 – 6 0,12 0,029 –
8 131,57 150,45 32 40 74 81 8 0,16 0,038 0,03
10 171,84 194,70 40 50 89 96 10 0,2 0,046 0,037
12 220,52 251,49 48 60 100 112 12 0,24 0,054 0,044
16 380,55 436,60 64 80 123 136 16 0,32 0,071 0,057
20 595,90 669,65 80 100 140 160 20 0,4 0,088 0,07
