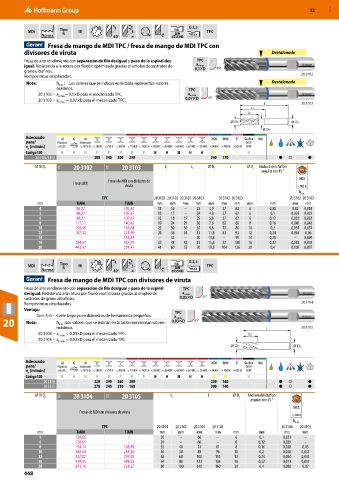

P. 448
52 MXD
G 2,5
MDI Tipo f8 7 h6 n max TPC
N
DIN
Norma 40° ≠ 6535 HB
Fresa de mango de MDI TPC / fresa de mango de MDI TPC con
divisores de viruta Destalonado
Fresa de alto rendimiento con separación de filo desigual y paso de la espiral des- TPC
igual. Resistencia a la rotura por flexión optimizada gracias al empleo de sustratos de a e max 45°
grano ultrafinos. 0,1 D
Rompevirutas desplazados. 20 3102
Nota: h máx. : Los valores que se indican en la tabla representan valores Destalonado
máximos. TPC
20 3102 – a e máx. = 0,1×D para el mecanizado TPC. a e max 45°
20 3103 – a = 0,07×D para el mecanizado TPC. 0,07 D
e máx.
L 20 3103
L1
LC
Dc DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
20 3102/ 3103 380 340 300 230 240 170 ● ○ ●
⌀ f8 D C 11X 20 3102 11X 20 3103 L c L 1 ⌀ D 1 L ⌀ D s Anchura del chaflán
angular con 45 °
Fresas de MDI con divisores de
Fresas MDI
viruta
h máx.
TPC 20 3102 20 3103 20 3102 20 3103 20 3102 20 3103 20 3102 20 3103
mm TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm mm
4 90,27 107,67 11 16 – 23 3,9 57 62 6 0,08 0,02 0,018
5 90,27 107,67 13 17 – 24 4,8 57 62 6 0,1 0,025 0,023
6 90,27 107,67 13 18 19 25 5,8 57 62 6 0,12 0,035 0,032
8 117,11 140,42 19 24 25 30 7,8 63 68 8 0,16 0,045 0,042
10 150,45 183,64 22 30 30 35 9,8 72 80 10 0,2 0,055 0,051
12 187,32 221,99 26 36 36 45 11,8 83 93 12 0,24 0,065 0,06
14 – 331,87 – 42 – 50 13,8 – 99 14 0,28 – 0,069
16 284,67 384,97 32 48 42 55 15,8 92 108 16 0,32 0,085 0,078
20 443,97 591,47 41 60 52 70 19,8 104 126 20 0,4 0,105 0,097
G 2,5
Tipo h6
MDI N f8 7 DIN n max TPC
Norma 40° ≠ 6535 HB
Fresa de mango de MDI TPC con divisores de viruta
Fresa de alto rendimiento con separación de filo desigual y paso de la espiral TPC
desigual. Resistencia a la rotura por flexión optimizada gracias al empleo de a e max
sustratos de grano ultrafinos. 0,05 D 45°
Rompevirutas desplazados. 20 3104
Ventaja: TPC
Tam. 5; 6 – Corte largo ya en diámetros de herramienta pequeños. a e max
20 Nota: h máx. : Los valores que se indican en la tabla representan valores 0,03 D 45°
máximos. L 20 3105
20 3104 – a e máx. = 0,05×D para el mecanizado TPC. LC
20 3105 – a e máx. = 0,03×D para el mecanizado TPC.
DC DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
20 3104 320 290 260 200 220 160 ● ○ ●
20 3105 270 240 210 160 200 140 ● ○ ●
⌀ f8 D C 11X 20 3104 11X 20 3105 L c L ⌀ D s Anchura del chaflán
angular con 45 °
Fresas de MDI con divisores de viruta
h máx.
TPC 20 3104 20 3105 20 3104 20 3105 20 3104 20 3105
mm TiAlN TiAlN mm mm mm mm mm mm mm mm
5 120,65 – 20 – 66 – 6 0,1 0,021 –
6 120,65 – 24 – 66 – 6 0,12 0,029 –
8 154,14 168,89 32 40 74 81 8 0,16 0,038 0,03
10 200,60 218,30 40 50 89 96 10 0,2 0,046 0,037
12 247,07 297,95 48 60 100 112 12 0,24 0,054 0,044
16 439,55 498,55 64 80 123 136 16 0,32 0,071 0,057
20 643,10 721,27 80 100 140 160 20 0,4 0,088 0,07
448
