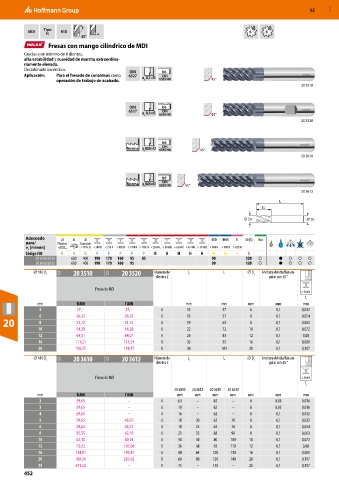

Page 452 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MDI Tipo h10 6 8
N
45°
Fresas con mango cilíndrico de MDI
Gracias a un mínimo de 6 dientes,
alta estabilidad y suavidad de marcha extraordina-
riamente elevada.
Destalonado excéntrico. DIN h6
Aplicación: Para el fresado de contornos como 6527 a 0,1×D DIN
operación de trabajo de acabado. e 6535 HA 45°
20 3510

DIN h6
6527 DIN
a 0,1×D 6535 HB 45°
e
20 3520

h6
DIN
Norma a 0,05×D 6535 HA 45°
e
20 3610

h6
DIN
Norma a 0,05×D 6535 HA 45°
e
20 3612
L
LC

DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 3510/ 3520 600 400 190 170 160 95 85 90 120 ○ ● ○ ○ ○
20 3610/ 3612 600 400 190 170 160 95 90 120 ○ ● ○ ○ ○
⌀ h10 D C 12X 20 3510 12X 20 3520 Número de L c L ⌀ D s Anchura del chaflán an-
dientes Z gular con 45 °

Fresas de MDI
< 900 N
f z
mm TiAlN TiAlN mm mm mm mm mm
5 27,– 27,– 6 13 57 6 0,1 0,032
6 26,33 26,33 6 13 57 6 0,1 0,054
20 8 31,72 31,72 6 19 63 8 0,1 0,063
10 54,28 54,28 6 22 72 10 0,1 0,072
12 64,01 64,01 6 26 83 12 0,1 0,08
16 111,51 111,51 6 32 92 16 0,1 0,089
20 158,57 158,57 8 38 104 20 0,1 0,107
⌀ h10 D C 12X 20 3610 12X 20 3612 Número de L c L ⌀ D s Anchura del chaflán an-
dientes Z gular con 45 °

Fresas de MDI < 900 N
f z
20 3610 20 3612 20 3610 20 3612
mm TiAlN TiAlN mm mm mm mm mm mm mm
2 29,65 – 6 6,5 – 62 – 6 0,05 0,016
3 29,65 – 6 10 – 62 – 6 0,05 0,016
4 29,65 – 6 16 – 62 – 6 0,1 0,032
5 29,65 43,07 6 18 20 62 70 6 0,1 0,032
6 29,65 43,07 6 18 24 62 70 6 0,1 0,054
8 35,55 62,10 6 23 32 68 90 8 0,1 0,063
10 62,10 80,24 6 30 40 80 100 10 0,1 0,072
12 73,02 107,08 6 36 48 93 110 12 0,1 0,08
16 134,81 199,87 6 48 64 108 130 16 0,1 0,089
20 189,54 287,62 8 60 80 126 140 20 0,1 0,107
25 541,32 – 8 75 – 150 – 25 0,1 0,107
452
