52 MXD

MDI Tipo e8 7 h6 HPC
N
DIN
Norma 40° ≠ 6535 HA

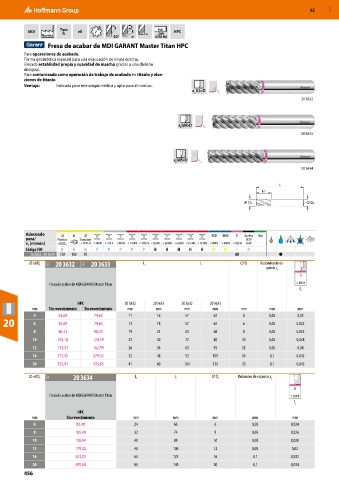

Fresa de acabar de MDI GARANT Master Titan HPC
Para operaciones de acabado.
Forma geométrica especial para una evacuación de viruta óptima.
Elevada estabilidad propia y suavidad de marcha gracias a una división
desigual.
Para contorneado como operación de trabajo de acabado en titanio y alea-
ciones de titanio.
Ventaja: Indicada para tecnología médica y apta para alimentos.
a 0,1×D r v
e
20 3632

a 0,07×D r v
e
20 3633

a 0,05×D r v
e
20 3634

L
LC
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
20 3632– 20 3634 130 100 85 60 ●
⌀ e8 D C 11Z 20 3632 11Z 20 3633 L c L ⌀ D s Redondeo de es-
quinas r v

Fresa de acabar de MDI GARANT Master Titan
f z

HPC 20 3632 20 3633 20 3632 20 3633
mm Sin revestimiento Sin revestimiento mm mm mm mm mm mm mm
4 62,69 74,63 11 16 57 62 6 0,05 0,03
20 6 62,69 74,63 13 18 57 62 6 0,05 0,032
8 86,43 98,53 19 24 63 68 8 0,05 0,035
10 101,18 124,19 22 30 72 80 10 0,05 0,038
12 131,27 162,99 26 36 83 93 12 0,05 0,04
16 215,35 279,52 32 48 92 108 16 0,1 0,042
20 325,97 433,65 41 60 104 126 20 0,1 0,045

⌀ e8 D C 11Z 20 3634 L c L ⌀ D s Redondeo de esquinas r v

Fresa de acabar de MDI GARANT Master Titan
f z
HPC
mm Sin revestimiento mm mm mm mm mm
6 83,48 24 66 6 0,05 0,024
8 105,90 32 74 8 0,05 0,026
10 138,94 40 89 10 0,05 0,028
12 179,22 48 100 12 0,05 0,03
16 323,02 64 123 16 0,1 0,032
20 495,60 80 140 20 0,1 0,034
456
