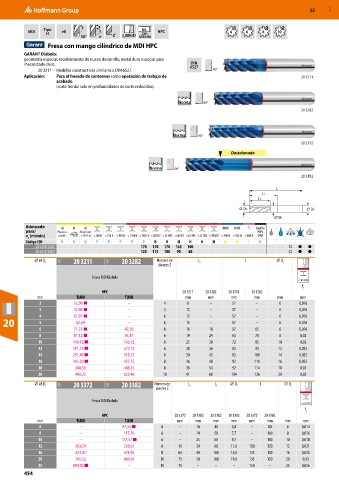

Page 454 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MDI Tipo e8 h6 HPC 4 6 8 10
H
DIN
50° ≠ e 6535 HA
a 0,05×D
Fresa con mango cilíndrico de MDI HPC
GARANT Diabolo:
geometría especial, recubrimiento de nuevo desarrollo, metal duro especial para
DIN
mecanizado duro. 6527
20 3211 – Medidas constructivas similares a DIN 6527. 90°
Aplicación: Para el fresado de contornos como operación de trabajo de 20 3211
acabado
(corte frontal solo en profundidades de corte reducidas).

Norma 90°
20 3282

Norma 90°
20 3372
Destalonado

Norma 90°
20 3382

L
L1
LC
Dc DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H M M S N
20 3211/ 3282 170 170 170 145 100 ○ ● ●
20 3372/ 3382 120 115 100 90 60 ○ ● ●
⌀ e8 D C 11X 20 3211 11X 20 3282 Número de L c L ⌀ D s
dientes Z
Fresas MDI Diabolo

f z
HPC 20 3211 20 3282 20 3211 20 3282
mm TiAlN TiAlN mm mm mm mm mm mm
2 52,96 ■ – 4 8 – 57 – 6 0,016
3 52,96 ■ – 4 12 – 57 – 6 0,016
4 61,95 ■ – 6 13 – 57 – 6 0,016
20 5 62,69 – 6 15 – 57 – 6 0,016
6 71,25 ■ 82,30 6 16 18 57 65 6 0,016
8 81,12 ■ 95,87 6 19 24 63 70 8 0,02
10 140,12 ■ 163,72 6 25 30 72 85 10 0,02
12 191,75 ■ 227,15 6 28 36 83 93 12 0,025
14 251,49 ■ 311,22 6 30 42 83 100 14 0,025
16 342,20 ■ 427,75 8 36 48 92 110 16 0,025
18 380,55 488,22 8 36 54 92 114 18 0,03
20 488,22 625,40 10 41 60 104 126 20 0,03
⌀ e8 D C 11X 20 3372 11X 20 3382 Número de L c L 1 ⌀ D 1 L ⌀ D s
dientes Z
Fresas MDI Diabolo

f z
HPC 20 3372 20 3382 20 3382 20 3382 20 3372 20 3382
mm TiAlN TiAlN mm mm mm mm mm mm mm mm
6 – 97,35 ■ 6 – 16 40 5,8 – 80 6 0,014
8 – 117,70 6 – 19 50 7,7 – 100 8 0,016
10 – 172,57 ■ 6 – 25 60 9,7 – 100 10 0,018
12 263,29 228,62 6 45 30 60 11,6 100 120 12 0,021
16 473,47 474,95 8 65 40 100 15,6 125 150 16 0,025
20 765,52 669,65 10 75 50 100 19,6 135 150 20 0,03
25 890,90 ■ – 10 75 – – – 150 – 25 0,036
454
