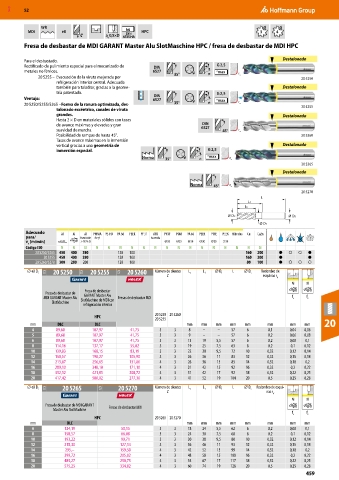

Page 459 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

WR
MDI e8 h6 HPC 3 4
DIN
e 6535 HA
a 0,5×D
Fresa de desbastar de MDI GARANT Master Alu SlotMaschine HPC / fresa de desbastar de MDI HPC
Para el desbastado. Destalonado
Rectificado de pulimiento especial para el mecanizado de DIN G 2,5
metales no férricos. 6527 ≠ n max
20 5255 – Evacuación de la viruta mejorada por 35° r v 20 5250
refrigeración interior central. Adecuada
también para taladrar, gracias a la geome- Destalonado
tría patentada. G 2,5
DIN
Ventaja: 6527 n max
20 5250/5255/5265 – Forma de la ranura optimizada, des- 35° ≠ r v 20 5255
talonado excéntrico, canales de viruta
grandes. Destalonado
Hasta 2 × D en materiales sólidos con tasas
DIN
de avance máximas y elevadas y gran 6527
suavidad de marcha. 45° r v
Posibilidad de rampas de hasta 45°. 20 5260
Tasas de avance máximas en la inmersión
vertical gracias a una geometría de Destalonado
inmersión especial. G 2,5
Norma 35° ≠ n max r v
20 5265
Destalonado

Norma 45° r v
20 5270
L
L1
LC
Dc DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 5250/ 5265 450 400 380 120 100 160 200 ● ○ ○ ●
20 5255 450 400 380 120 100 160 200 ● ●
20 5260/ 5270 300 280 200 120 100 80 100 ● ○ ○ ○
⌀ e8 D C 11X 20 5250 11X 20 5255 12X 20 5260 Número de dientes L c L 1 ⌀ D 1 L ⌀ D s Redondeo de
Z esquinas r v

Fresa de desbastar
Fresa de desbastar de
GARANT Master Alu
MDI GARANT Master Alu SlotMachine de MDI con Fresas de desbastar MDI f z f z
SlotMachine
refrigeración interior
20 5250 20 5260
HPC
20 5255
mm DLC DLC mm mm mm mm mm mm mm mm 20
4 89,68 107,97 41,75 3 3 8 – – 57 6 0,1 0,04 0,06
5 89,68 107,97 41,75 3 3 9 – – 57 6 0,2 0,06 0,08
6 89,68 107,97 41,75 3 3 13 19 5,5 57 6 0,2 0,08 0,1
8 114,16 137,17 55,02 3 3 19 25 7,5 63 8 0,2 0,1 0,12
10 139,83 168,15 83,19 3 3 22 30 9,5 72 10 0,32 0,12 0,14
12 158,57 190,27 105,90 3 3 26 36 11 83 12 0,32 0,15 0,18
14 213,87 256,65 131,86 4 3 26 36 13 83 14 0,32 0,18 0,2
16 289,10 348,10 171,10 4 3 31 42 15 92 16 0,32 0,2 0,22
18 352,52 421,85 208,72 4 3 31 42 17 92 18 0,32 0,22 0,25
20 417,42 500,02 277,30 4 3 41 52 19 104 20 0,5 0,25 0,28
⌀ e8 D C 11X 20 5265 12X 20 5270 Número de dientes L c L 1 ⌀ D 1 L ⌀ D s Redondeo de esqui-
Z nas r v

Fresa de desbastar de MDI GARANT Fresas de desbastar MDI
Master Alu SlotMachine
f z f z
HPC 20 5265 20 5270
mm DLC mm mm mm mm mm mm mm mm
6 124,19 50,15 3 3 18 24 5,5 62 6 0,2 0,08 0,1
8 158,57 66,08 3 3 24 30 7,5 68 8 0,2 0,1 0,12
10 193,22 99,71 3 3 30 38 9,5 80 10 0,32 0,12 0,14
12 218,30 127,14 3 3 36 46 11 93 12 0,32 0,15 0,18
14 295,– 159,30 4 3 42 52 13 99 14 0,32 0,18 0,2
16 399,72 205,02 4 3 48 58 15 108 16 0,32 0,2 0,22
18 485,27 250,75 4 3 54 67 17 117 18 0,32 0,22 0,25
20 575,25 334,82 4 3 60 74 19 126 20 0,5 0,25 0,28
