52 MXD

NR
MDI d11 h6 4 5
DIN
40° 6535 HB

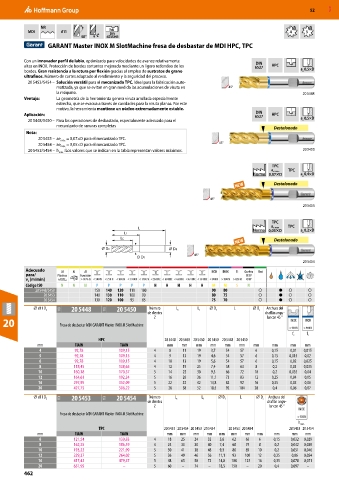

GARANT Master INOX M SlotMachine fresa de desbastar de MDI HPC, TPC

Con un innovador perfil de labio, optimizado para velocidades de avance relativamente DIN
altas en INOX. Protección de bordes cortantes mejorada mediante un ligero redondeo de los 6527 HPC
bordes. Gran resistencia a la rotura por flexión gracias al empleo de sustratos de grano a 0,5×D
e
ultrafinos. Número de cortes adaptado al rendimiento y la seguridad del proceso.
20 5453/5454 – Solución versátil para el mecanizado TPC. Ideal para la fabricación auto-
matizada, ya que se evitan en gran medida las acumulaciones de viruta en 45°
la máquina. 20 5448
Ventaja: La geometría de la herramienta genera viruta arrollada especialmente
estrecha, que se evacua a través de cavidades para la viruta planas. Por este
motivo, la herramienta mantiene un núcleo extremadamente estable.
DIN
Aplicación: 6527 HPC
20 5448/5450 – Para las operaciones de desbastado, especialmente adecuado para el a 0,5×D
e
mecanizado de ranuras completas
Destalonado
Nota:
20 5453 – ae máx. = 0,07×D para el mecanizado TPC.
20 5454 – ae máx. = 0,05×D para el mecanizado TPC. 45°
20 5453/5454 – h máx. : Los valores que se indican en la tabla representan valores máximos. 20 5450

TPC
TPC
a e max
Norma 0,07 D a 0,4×D
e
Destalonado
45°
20 5453

TPC
L a e max TPC
Norma 0,05 D a 0,2×D
L1 e
LC Destalonado
Dc DS
45°
D1
20 5454
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
20 5448/ 5450 150 140 120 110 100 90 80 ○ ● ○ ○
20 5453 140 130 110 100 90 80 75 ○ ● ○ ○
20 5454 130 120 100 95 85 75 70 ○ ● ○ ○
⌀ d11 D C 11X 20 5448 11X 20 5450 Número L c L 1 ⌀ D 1 L ⌀ D s Anchura del
de dientes chaflán angu-
Z lar con 45 °
20 Fresa de desbastar MDI GARANT Master INOX M SlotMachine

f z f z
HPC 20 5448 20 5450 20 5450 20 5450 20 5448 20 5450
mm TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm
4 92,78 109,15 4 8 11 19 3,7 54 57 6 0,15 0,01 0,015
5 92,78 109,15 4 9 13 19 4,6 54 57 6 0,15 0,015 0,02
6 92,78 109,15 4 10 13 19 5,6 54 57 6 0,15 0,02 0,025
8 118,45 138,65 4 12 19 25 7,4 58 63 8 0,2 0,03 0,035
10 160,18 170,37 5 14 22 30 9,3 66 72 10 0,2 0,035 0,04
12 164,61 192,34 5 16 26 36 11,1 73 83 12 0,25 0,04 0,05
16 297,95 352,09 5 22 32 42 14,8 82 92 16 0,35 0,05 0,06
20 427,75 506,22 5 26 38 52 18,5 92 104 20 0,4 0,06 0,07
⌀ d11 D C 11X 20 5453 11X 20 5454 Número L c L 1 ⌀ D 1 L ⌀ D s Anchura del
de dientes chaflán angu-
Z lar con 45 °
Fresa de desbastar MDI GARANT Master INOX M SlotMachine

h máx.
TPC 20 5453 20 5454 20 5453 20 5454 20 5453 20 5454 20 5453 20 5454
mm TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm mm
6 121,54 139,83 4 18 25 24 32 5,6 62 66 6 0,15 0,032 0,029
8 162,25 186,59 4 24 33 30 40 7,4 68 79 8 0,2 0,042 0,038
10 193,22 221,99 5 30 41 38 48 9,3 80 89 10 0,2 0,051 0,046
12 229,37 264,02 5 36 49 46 56 11,1 93 100 12 0,25 0,06 0,054
16 417,42 479,37 5 48 65 58 72 14,8 108 123 16 0,35 0,078 0,071
20 651,95 – 5 60 – 74 – 18,5 150 – 20 0,4 0,097 –
462
