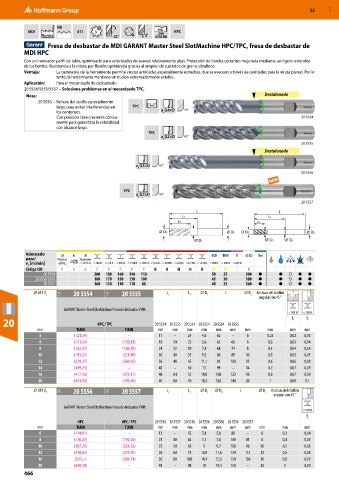

52 MXD

NR
MDI d11 5 h6 HPC
DIN
Norma 42° 6535 HB
Fresa de desbastar de MDI GARANT Master Steel SlotMachine HPC/TPC, fresa de desbastar de
MDI HPC
Con un innovador perfil de labio, optimizado para velocidades de avance relativamente altas. Protección de bordes cortantes mejorada mediante un ligero redondeo
de los bordes. Resistencia a la rotura por flexión optimizada gracias al empleo de sustratos de grano ultrafinos.
Ventaja: La geometría de la herramienta permite virutas arrolladas especialmente estrechas, que se evacuan a través de cavidades para la viruta planas. Por lo
tanto, la herramienta mantiene un núcleo extremadamente estable.
Aplicación: Para el mecanizado de desbastado.
20 5554/5555/5557 – Soluciona problemas en el mecanizado TPC.
Nota: Destalonado
20 5556 – Relieve del cuello especialmente
largo para evitar interferencias en TPC
los contornos. a 0,4×D 45°
e
Con posición libre creciente cónica- 20 5554
mente para garantizar la estabilidad
con alcance largo.
TPC
a 0,2×D 45°
e
20 5555
Destalonado

a 0,3×D 45°
e
20 5556

TPC
a 0,2×D 45°
e
20 5557
L L
L1 L1
LC LC
Dc DS DC DS
D1 D5 D6

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 5554 200 180 160 140 110 50 35 200 ● ● ○ ● ●
20 5555/ 5556 180 170 150 130 100 45 30 180 ● ● ○ ● ●
20 5557 160 150 130 110 80 40 25 160 ● ● ○ ● ●
⌀ d11 D C 11X 20 5554 11X 20 5555 L c L 1 ⌀ D 1 L ⌀ D s Anchura del chaflán
angular con 45 °
GARANT Master Steel SlotMachine Fresa de desbastar VHM
< 900 N < 900 N
20 HPC / TPC 20 5554 20 5555 20 5554 20 5554 20 5554 20 5555 f z f z
mm TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm
5 (121,54) – 17 – 24 4,6 62 – 6 0,25 0,02 0,03
6 (121,54) (139,83) 18 24 25 5,6 62 66 6 0,3 0,03 0,04
8 (162,25) (186,59) 24 32 30 7,4 68 74 8 0,4 0,04 0,06
10 (193,22) (221,99) 30 40 35 9,3 80 89 10 0,5 0,05 0,07
12 (229,37) (264,02) 36 48 45 11,1 93 100 12 0,6 0,06 0,08
14 (309,75) – 42 – 50 13 99 – 14 0,7 0,07 0,09
16 (417,42) (479,37) 48 64 55 14,8 108 123 16 0,8 0,07 0,09
20 (651,95) (749,30) 60 80 70 18,5 126 140 20 1 0,08 0,1
⌀ d11 D C 11X 20 5556 11X 20 5557 L c L 1 ⌀ D 5 ⌀ D 6 L ⌀ D s Anchura del chaflán
angular con 45 °

GARANT Master Steel SlotMachine Fresa de desbastar VHM
< 900 N
f z
HPC HPC / TPC 20 5556 20 5557 20 5556 20 5556 20 5556 20 5556 20 5557
mm TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm
6 (134,81) – 13 – 42 5,4 5,8 80 – 6 0,3 0,04
8 (176,27) (192,20) 21 40 62 7,2 7,8 100 81 8 0,4 0,05
10 (207,24) (234,23) 22 50 58 9 9,7 100 96 10 0,5 0,06
12 (270,67) (279,95) 26 60 73 10,8 11,6 120 112 12 0,6 0,08
16 (531,–) (504,74) 36 80 100 14,4 15,5 150 136 16 0,8 0,09
20 (690,30) – 41 – 98 18 19,4 150 – 20 1 0,09
466
