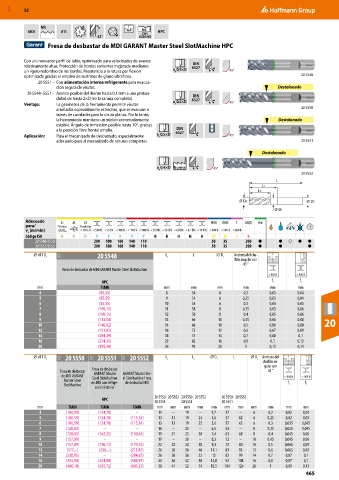

Page 465 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

NR
MDI d11 5 h6 HPC
DIN
42° 6535 HB
Fresa de desbastar de MDI GARANT Master Steel SlotMachine HPC

Con un innovador perfil de labio, optimizado para velocidades de avance
DIN
relativamente altas. Protección de bordes cortantes mejorada mediante 6527
un ligero redondeo de los bordes. Resistencia a la rotura por flexión a 0,5×D 45°
e
optimizada gracias al empleo de sustratos de grano ultrafinos. 20 5548
20 5551 – Con alimentación interna refrigerante para evacua-
ción segura de virutas. Destalonado
20 5548–5551 – Avance posible del diente hasta 0,1 mm a una profun- DIN
didad de hasta 2×D (en la ranura completa). 6527
Ventaja: La geometría de la herramienta permite virutas a 0,5×D 45°
e
arrolladas especialmente estrechas, que se evacuan a 20 5550
través de cavidades para la viruta planas. Por lo tanto,
la herramienta mantiene un núcleo extremadamente Destalonado
estable. Ángulo de inmersión posible hasta 10°, gracias
DIN
a la posición libre frontal amplia. 6527
Aplicación: Para el mecanizado de desbastado, especialmente a 0,5×D 45°
e
adecuado para el mecanizado de ranuras completas 20 5551
Destalonado
a 0,4×D Norma 45°
e
20 5552
L
L1
LC
Dc DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 5548/ 5550 200 180 160 140 110 50 35 200 ● ● ○ ● ●
20 5551/ 5552 200 180 160 140 110 50 35 200 ● ● ●
⌀ d11 D C 11X 20 5548 L c L ⌀ D s Anchura del cha-
flán angular con
45 °
Fresa de desbastar de MDI GARANT Master Steel SlotMachine
< 900 N < 900 N
HPC f z f z
mm TiAlN mm mm mm mm mm mm
4 (85,55) 8 54 6 0,2 0,03 0,04
5 (85,55) 9 54 6 0,25 0,03 0,04
6 (85,55) 10 54 6 0,3 0,04 0,05
7 (109,15) 11 58 8 0,35 0,05 0,06
8 (109,15) 12 58 8 0,4 0,05 0,06
9 (133,04) 13 66 10 0,45 0,06 0,08 20
10 (146,02) 14 66 10 0,5 0,06 0,08
12 (151,92) 16 73 12 0,6 0,07 0,09
14 (204,29) 18 75 14 0,7 0,08 0,1
16 (274,35) 22 82 16 0,8 0,1 0,12
20 (395,30) 26 92 20 1 0,12 0,14

⌀ d11 D C 11X 20 5550 11X 20 5551 11X 20 5552 L c L 1 ⌀ D 1 L ⌀ D s Anchura del
chaflán an-
gular con
Fresa de desbastar
Fresa de desbastar GARANT Master GARANT Master Ste- 45 °
de MDI GARANT Steel SlotMachine el SlotMachine Fresa < 900 N < 900 N
Master Steel de MDI con refrige- de desbastar MDI f f
SlotMachine z z
ración interior
20 5550 20 5552 20 5550 20 5552 20 5550 20 5552
HPC
20 5551 20 5551 20 5551
mm TiAlN TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm mm
4 (100,59) (124,78) – 11 – 19 – 3,7 57 – 6 0,2 0,02 0,03
5 (100,59) (124,78) (115,34) 13 13 19 24 4,6 57 62 6 0,25 0,02 0,03
6 (100,59) (124,78) (115,34) 13 13 19 25 5,6 57 62 6 0,3 0,035 0,045
7 (128,03) – – 16 – 25 – 6,5 63 – 8 0,35 0,035 0,045
8 (128,03) (162,25) (150,45) 19 21 25 30 7,4 63 68 8 0,4 0,045 0,06
9 (157,09) – – 19 – 30 – 8,3 72 – 10 0,45 0,045 0,06
10 (157,09) (196,17) (179,22) 22 22 30 38 9,3 72 80 10 0,5 0,065 0,09
12 (177,–) (236,–) (213,87) 26 26 36 46 11,1 83 93 12 0,6 0,065 0,09
14 (238,95) – (284,67) 26 26 36 52 13 83 99 14 0,7 0,07 0,1
16 (324,50) (424,80) (384,97) 32 36 42 58 14,8 92 108 16 0,8 0,07 0,1
20 (466,10) (635,72) (603,27) 38 41 52 74 18,5 104 126 20 1 0,09 0,13
465
