52 MXD

HR
DIN
MDI 6527 d11 h6 4 5 6
DIN
45° e 6535 HB
a 0,5×D
L

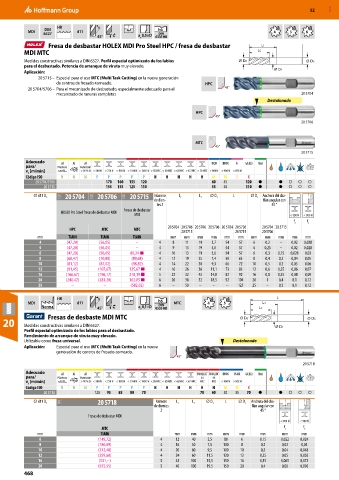

Fresa de desbastar HOLEX MDI Pro Steel HPC / fresa de desbastar L1
MDI MTC LC
Medidas constructivas similares a DIN 6527. Perfil especial optimizado de los labios Dc DS
para el desbastado. Potencia de arranque de viruta muy elevado.
D1
Aplicación:
20 5715 – Especial para el uso MTC (Multi Task Cutting) en la nueva generación
de centros de fresado-torneado. HPC
20 5704/5706 – Para el mecanizado de desbastado, especialmente adecuado para el 45°
mecanizado de ranuras completas 20 5704
Destalonado
HPC
45°
20 5706

MTC
45°
20 5715
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 5704/ 5706 170 160 135 120 60 45 120 ● ● ○ ○ ○
20 5715 155 155 125 110 55 40 110 ● ● ○ ○ ○
⌀ d11 D C 12X 20 5704 12X 20 5706 12X 20 5715 Número L c L 1 ⌀ D 1 L ⌀ D s Anchura del cha-
de dien- flán angular con
tes Z 45 °
Fresas de desbastar
HOLEX Pro Steel fresas de desbastar MDI
MDI < 900 N < 900 N
f z f z
20 5704 20 5706 20 5706 20 5706 20 5704 20 5706 20 5704 20 5715
HPC MTC MTC
20 5715 20 5715 20 5706
mm TiAlN TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm mm
4 (47,20) (56,05) – 4 8 11 19 3,7 54 57 6 0,2 – 0,02 0,028
5 (47,20) (56,05) – 4 9 13 19 4,6 54 57 6 0,25 – 0,02 0,028
6 (47,20) (56,05) 80,24 ■ 4 10 13 19 5,6 54 57 6 0,3 0,15 0,028 0,03
8 (60,47) (70,80) (89,68) 4 12 19 25 7,4 58 63 8 0,4 0,2 0,04 0,05
10 (81,12) (87,02) (98,82) 4 14 22 30 9,3 66 72 10 0,5 0,2 0,05 0,06
12 (91,45) (107,67) 125,67 ■ 4 16 26 36 11,1 73 83 12 0,6 0,25 0,06 0,07
16 (166,67) (196,17) 210,19 ■ 5 22 32 42 14,8 82 92 16 0,8 0,35 0,08 0,09
20 (240,42) (283,20) 362,85 ■ 6 26 38 52 18,5 92 104 20 1 0,4 0,1 0,12
25 – – (582,62) 6 – 50 – – – 125 25 – 0,5 0,1 0,12

HR L
MDI d11 h6 MTC 4 5 L1
DIN
Norma 45° a 0,1×D 6535 HB LC
e
Fresas de desbaste MDI MTC Dc DS
20 Medidas constructivas similares a DIN 6527.
Perfil especial optimizado de los labios para el desbastado. D1
Rendimiento de arranque de viruta muy elevado.
Utilizable como fresa universal. Destalonado
Aplicación: Especial para el uso MTC (Multi Task Cutting) en la nueva
generación de centros de fresado-torneado.
45°
20 5718
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H M M K
20 5718 120 95 85 80 70 70 60 50 35 70 ● ● ○ ○ ○
⌀ d11 D C 11X 20 5718 Número L c L 1 ⌀ D 1 L ⌀ D s Anchura del cha-
de dientes flán angular con
Z 45 °
Fresas de desbastar MDI
< 900 N < 900 N
MTC f z f z
mm TiAlN mm mm mm mm mm mm mm mm
6 (149,72) 4 12 40 5,5 80 6 0,15 0,022 0,024
8 (180,69) 4 16 50 7,5 100 8 0,2 0,03 0,04
10 (212,40) 4 20 60 9,5 100 10 0,2 0,04 0,048
12 (259,60) 4 24 60 11,5 120 12 0,25 0,05 0,056
16 (531,–) 5 32 100 15,5 150 16 0,35 0,065 0,072
20 (675,55) 5 40 100 19,5 150 20 0,4 0,08 0,096
468
