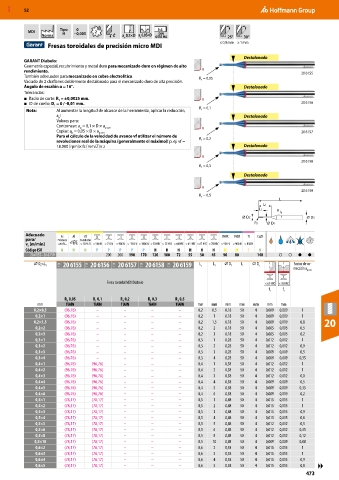

P. 473
MXD 52
MDI Tipo 0 2 h5
DIN
−0,005
H
Norma a 0,1×D a 0,05 D 6535 HA 25° 30°
e
e
≤ 0,8 mm ≥ 1 mm
Fresas toroidales de precisión micro MDI
Destalonado
GARANT Diabolo:
Geometría especial, recubrimiento y metal duro para mecanizado duro en régimen de alto
rendimiento. R 20 6155
También adecuados para mecanizado en cobre electrolítico. R 1 = 0,05
Vaciado de 2 chaflanes doblemente destalonado para el mecanizado duro de alta precisión.
Ángulo de escalón α = 16°. Destalonado
Tolerancias:
■ Radio de corte: R = ±0,0025 mm. R
1
■ ⌀ de cuello: D = 0 / -0,01 mm. 20 6156
1
Nota: Al aumentar la longitud de alcance de la herramienta, aplicar la reducción, R 1 = 0,1
!
a p Destalonado
Valores para:
Contornear: a = 0,1 × D × a p corr R
p
Copiar: a = 0,05 × D × a p corr 20 6157
p
Para el cálculo de la velocidad de avance vf utilizar el número de R 1 = 0,2
revoluciones real de la máquina (generalmente el máximo)! p. ej. vf =
18.000 [rpm]× fz [mm/Z]× z Destalonado
R
20 6158
R 1 = 0,3
Destalonado
R
20 6159
R 1 = 0,5
L
L1
Lc α
DC DS
R1 D1
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H M M S N
20 6155– 20 6159 200 200 190 170 120 100 72 55 50 45 90 80 140 ○ ○ ● ●
⌀ D ×L 1 11X 20 6155 11X 20 6156 11X 20 6157 11X 20 6158 11X 20 6159 L c L 1 ⌀ D 1 L ⌀ D s Factor de co-
c
rrección a p corr
Fresa toroidal MDI Diabolo
f z f z
R 0,05 R 0,1 R 0,2 R 0,3 R 0,5
1
1
1
1
1
mm TiAlN TiAlN TiAlN TiAlN TiAlN mm mm mm mm mm mm mm
0,2×0,5 (96,76) – – – – 0,2 0,5 0,18 50 4 0,009 0,009 1
0,2×1 (96,76) – – – – 0,2 1 0,18 50 4 0,009 0,009 1
0,2×1,5 (96,76) – – – – 0,2 1,5 0,18 50 4 0,009 0,009 0,8 20
0,2×2 (96,76) – – – – 0,2 2 0,18 50 4 0,005 0,005 0,5
0,2×3 (96,76) – – – – 0,2 3 0,18 50 4 0,005 0,005 0,2
0,3×1 (96,76) – – – – 0,3 1 0,28 50 4 0,012 0,012 1
0,3×2 (96,76) – – – – 0,3 2 0,28 50 4 0,012 0,012 0,9
0,3×3 (96,76) – – – – 0,3 3 0,28 50 4 0,009 0,009 0,5
0,3×4 (96,76) – – – – 0,3 4 0,28 50 4 0,009 0,009 0,35
0,4×1 (96,76) (96,76) – – – 0,4 1 0,38 50 4 0,012 0,012 1
0,4×2 (96,76) (96,76) – – – 0,4 2 0,38 50 4 0,012 0,012 1
0,4×3 (96,76) (96,76) – – – 0,4 3 0,38 50 4 0,012 0,012 0,8
0,4×4 (96,76) (96,76) – – – 0,4 4 0,38 50 4 0,009 0,009 0,5
0,4×5 (96,76) (96,76) – – – 0,4 5 0,38 50 4 0,009 0,009 0,35
0,4×6 (96,76) (96,76) – – – 0,4 6 0,38 50 4 0,009 0,009 0,2
0,5×1 (78,17) (78,17) – – – 0,5 1 0,48 50 4 0,015 0,015 1
0,5×2 (78,17) (78,17) – – – 0,5 2 0,48 50 4 0,015 0,015 1
0,5×3 (78,17) (78,17) – – – 0,5 3 0,48 50 4 0,015 0,015 0,9
0,5×4 (78,17) (78,17) – – – 0,5 4 0,48 50 4 0,015 0,015 0,8
0,5×5 (78,17) (78,17) – – – 0,5 5 0,48 50 4 0,012 0,012 0,5
0,5×6 (78,17) (78,17) – – – 0,5 6 0,48 50 4 0,012 0,012 0,35
0,5×8 (78,17) (78,17) – – – 0,5 8 0,48 50 4 0,012 0,012 0,12
0,5×10 (78,17) (78,17) – – – 0,5 10 0,48 50 4 0,009 0,009 0,08
0,6×2 (78,17) (78,17) – – – 0,6 2 0,58 50 4 0,015 0,015 1
0,6×3 (78,17) (78,17) – – – 0,6 3 0,58 50 4 0,015 0,015 1
0,6×4 (78,17) (78,17) – – – 0,6 4 0,58 50 4 0,015 0,015 0,9
0,6×5 (78,17) (78,17) – – – 0,6 5 0,58 50 4 0,015 0,015 0,8 ▶▶
473
