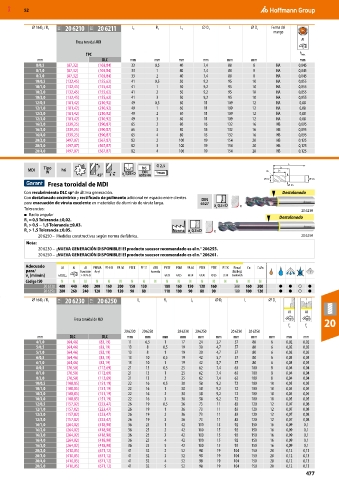

MXD 52

⌀ h6 D / R 1 11X 20 6210 11X 20 6211 L c R 1 L 1 ⌀ D 1 L ⌀ D s Forma del
C
mango
Fresa toroidal MDI

TPC h máx.
mm DLC mm mm mm mm mm mm mm
8/0,5 (87,32) (103,84) 33 0,5 40 7,4 80 8 HA 0,045
8/1,0 (87,32) (103,84) 33 1 40 7,4 80 8 HA 0,045
8/2,0 (87,32) (103,84) 33 2 40 7,4 80 8 HA 0,045
10/0,5 (132,45) (155,62) 41 0,5 50 9,2 95 10 HA 0,055
10/1,0 (132,45) (155,62) 41 1 50 9,2 95 10 HA 0,055
10/2,0 (132,45) (155,62) 41 2 50 9,2 95 10 HA 0,055
10/3,0 (132,45) (155,62) 41 3 50 9,2 95 10 HA 0,055
12/0,5 (181,42) (210,92) 49 0,5 60 11 109 12 HA 0,08
12/1,0 (181,42) (210,92) 49 1 60 11 109 12 HA 0,08
12/2,0 (181,42) (210,92) 49 2 60 11 109 12 HA 0,08
12/3,0 (181,42) (210,92) 49 3 60 11 109 12 HA 0,08
16/2,0 (339,25) (390,87) 65 2 80 15 132 16 HB 0,095
16/3,0 (339,25) (390,87) 65 3 80 15 132 16 HB 0,095
16/4,0 (339,25) (390,87) 65 4 80 15 132 16 HB 0,095
20/2,0 (497,07) (567,87) 82 2 100 19 154 20 HB 0,125
20/3,0 (497,07) (567,87) 82 3 100 19 154 20 HB 0,125
20/4,0 (497,07) (567,87) 82 4 100 19 154 20 HB 0,125

G 2,5 L
MDI Tipo h6 3 h6 n max R1 LC L1
W
DIN
45° e a 0,05 D 6535 HA
DC DS
Fresa toroidal de MDI D1
Con recubrimiento DLC sp de última generación. Destalonado
2
Con destalonado excéntrico y rectificado de pulimento adicional en espacio entre dientes DIN
para evacuación de viruta excelente en materiales de aluminio de viruta larga. 6527 a 0,5×D
Tolerancias: e R 20 6230
■ Radio angular
R = 0,5 Tolerancia ±0,02. Destalonado
1
R > 0,5 − 1,5 Tolerancia ±0,03.
1
R > 1,5 Tolerancia ±0,05. Norma a 0,3×D R
1
e
20 6250 – Medidas constructivas según norma de fábrica. 20 6250
Nota:
20 6230 – ¡NUEVA GENERACIÓN DISPONIBLE! El producto sucesor recomendado es el n.° 206255.
20 6250 – ¡NUEVA GENERACIÓN DISPONIBLE! El producto sucesor recomendado es el n.° 206261.
Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 6230 480 440 400 200 160 200 150 130 180 160 150 130 160 300 160 200 ● ● ○ ●
20 6250 280 260 240 120 100 120 90 80 110 100 90 80 90 180 100 120 ● ● ○ ●
⌀ h6 D / R 1 11X 20 6230 11X 20 6250 L c R 1 L 1 ⌀ D 1 L ⌀ D s
C
Fresa toroidal de MDI 20
f z f z
20 6230 20 6250 20 6230 20 6250 20 6230 20 6250
mm DLC DLC mm mm mm mm mm mm mm mm mm mm mm
4/1,0 (64,46) (83,19) 11 6,5 1 17 24 3,7 57 80 6 0,02 0,02
5/0,5 (64,46) (83,19) 13 8 0,5 19 30 4,7 57 80 6 0,02 0,02
5/1,0 (64,46) (83,19) 13 8 1 19 30 4,7 57 80 6 0,02 0,02
6/0,5 (64,46) (83,19) 13 10 0,5 19 42 5,7 57 80 6 0,03 0,03
6/1,0 (64,46) (83,19) 13 10 1 19 42 5,7 57 80 6 0,03 0,03
8/0,5 (70,50) (112,69) 21 13 0,5 25 62 7,4 63 100 8 0,04 0,04
8/1,0 (70,50) (112,69) 21 13 1 25 62 7,4 63 100 8 0,04 0,04
8/2,0 (70,50) (112,69) 21 13 2 25 62 7,4 63 100 8 0,04 0,04
10/0,5 (108,85) (151,19) 22 16 0,5 30 58 9,2 72 100 10 0,05 0,05
10/1,0 (108,85) (151,19) 22 16 1 30 58 9,2 72 100 10 0,05 0,05
10/2,0 (108,85) (151,19) 22 16 2 30 58 9,2 72 100 10 0,05 0,05
10/3,0 (108,85) (151,19) 22 16 3 30 58 9,2 72 100 10 0,05 0,05
12/0,5 (157,82) (223,47) 26 19 0,5 36 73 11 83 120 12 0,07 0,08
12/1,0 (157,82) (223,47) 26 19 1 36 73 11 83 120 12 0,07 0,08
12/2,0 (157,82) (223,47) 26 19 2 36 73 11 83 120 12 0,07 0,08
12/3,0 (157,82) (223,47) 26 19 3 36 73 11 83 120 12 0,07 0,08
16/1,0 (264,02) (418,90) 36 25 1 42 100 15 92 150 16 0,09 0,1
16/2,0 (264,02) (418,90) 36 25 2 42 100 15 92 150 16 0,09 0,1
16/3,0 (264,02) (418,90) 36 25 3 42 100 15 92 150 16 0,09 0,1
16/4,0 (264,02) (418,90) 36 25 4 42 100 15 92 150 16 0,09 0,1
16/5,0 (264,02) (418,90) 36 25 5 42 100 15 92 150 16 0,09 0,1
20/2,0 (410,05) (671,12) 41 32 2 52 98 19 104 150 20 0,12 0,13
20/3,0 (410,05) (671,12) 41 32 3 52 98 19 104 150 20 0,12 0,13
20/4,0 (410,05) (671,12) 41 32 4 52 98 19 104 150 20 0,12 0,13
20/5,0 (410,05) (671,12) 41 32 5 52 98 19 104 150 20 0,12 0,13
477
