P. 479
MXD 52
G 2,5
MDI h6 n max HPC
DIN
Norma ≠ 6535 HA

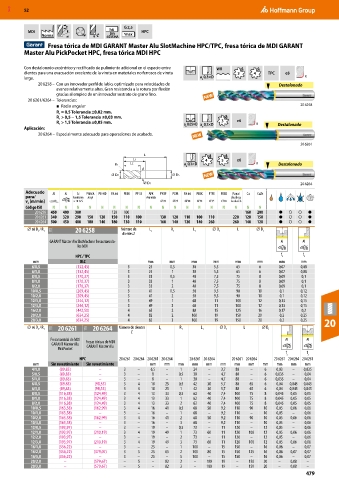

Fresa tórica de MDI GARANT Master Alu SlotMachine HPC/TPC, fresa tórica de MDI GARANT
Master Alu PickPocket HPC, fresa tórica MDI HPC
Con destalonado excéntrico y rectificado de pulimiento adicional en el espacio entre WR
dientes para una evacuación excelente de la viruta en materiales no ferrosos de viruta 3 4 TPC e8
larga. a 0,3×D R
e
20 6258 – Con un innovador perfil de labio, optimizado para velocidades de Destalonado
avance relativamente altas. Gran resistencia a la rotura por flexión
gracias al empleo de un innovador sustrato de grano fino.
20 6261/6264 – Tolerancias:
■ Radio angular 20 6258
R = 0,5 Tolerancia ±0,02 mm.
1
R > 0,5 − 1,5 Tolerancia ±0,03 mm.
1
R > 1,5 Tolerancia ±0,05 mm. a 0,05 D a 0,1×D 3 e6 R Destalonado
1
Aplicación: e e
20 6264 – Especialmente adecuado para operaciones de acabado.
20 6261
L
L1 4 5 e6
R1 LC a 0,1×D R Destalonado
e
DC DS
D1 20 6264
Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 6258 450 400 380 120 100 160 200 ● ○ ○ ●
20 6261 340 320 290 150 120 150 110 100 130 120 110 100 110 220 120 150 ● ○ ○ ●
20 6264 500 450 400 180 140 180 130 110 160 140 120 140 260 260 140 120 ● ○ ○ ●
⌀ e8 D / R 1 11X 20 6258 Número de L c R 1 L 1 ⌀ D 1 L ⌀ D s
C
dientes Z
GARANT Master Alu SlotMachine fresas toroida-
les MDI
HPC / TPC f z f z
mm DLC mm mm mm mm mm mm mm mm
6/0,5 (132,45) 3 25 0,5 30 5,5 65 6 0,07 0,08
6/1,0 (132,45) 3 25 1 30 5,5 65 6 0,07 0,08
8/0,5 (170,37) 3 33 0,5 40 7,5 75 8 0,09 0,1
8/1,0 (170,37) 3 33 1 40 7,5 75 8 0,09 0,1
8/2,0 (170,37) 3 33 2 40 7,5 75 8 0,09 0,1
10/0,5 (209,45) 3 41 0,5 50 9,5 90 10 0,1 0,12
10/2,0 (209,45) 3 41 2 50 9,5 90 10 0,1 0,12
12/1,0 (244,12) 3 49 1 60 11 100 12 0,13 0,15
12/3,0 (244,12) 3 49 3 60 11 100 12 0,13 0,15
16/2,0 (442,50) 4 65 2 80 15 125 16 0,17 0,2
20/2,0 (634,25) 4 82 2 100 19 150 20 0,2 0,25
20/3,0 (634,25) 4 82 3 100 19 150 20 0,2 0,25 20
⌀ e6 D / R 1 11X 20 6261 11X 20 6264 Número de dientes L c R 1 L 1 ⌀ D 1 L ⌀ D s
C
Z
Fresa toroidal de MDI Fresas tóricas de MDI
GARANT Master Alu GARANT Master Alu
PickPocket
f z f z
HPC 20 6261 20 6264 20 6261 20 6264 20 6261 20 6264 20 6261 20 6264 20 6261 20 6264 20 6261
mm Sin revestimiento Sin revestimiento mm mm mm mm mm mm mm mm mm mm mm mm
4/1,0 (89,83) – 3 – 6,5 – 1 24 – 3,7 80 – 6 0,03 – 0,035
5/0,5 (89,83) – 3 – 8 – 0,5 30 – 4,7 80 – 6 0,035 – 0,04
5/1,0 (89,83) – 3 – 8 – 1 30 – 4,7 80 – 6 0,035 – 0,04
6/0,5 (89,83) (98,53) 3 4 10 25 0,5 42 30 5,7 80 65 6 0,04 0,045 0,045
6/1,0 (89,83) (98,53) 3 4 10 25 1 42 30 5,7 80 65 6 0,04 0,045 0,045
8/0,5 (116,38) (124,49) 3 4 13 33 0,5 62 40 7,4 100 75 8 0,045 0,05 0,05
8/1,0 (116,38) (124,49) 3 4 13 33 1 62 40 7,4 100 75 8 0,045 0,05 0,05
8/2,0 (116,38) (124,49) 3 4 13 33 2 62 40 7,4 100 75 8 0,045 0,05 0,05
10/0,5 (163,58) (162,99) 3 4 16 41 0,5 68 50 9,2 110 90 10 0,05 0,06 0,06
10/1,0 (163,58) – 3 – 16 – 1 68 – 9,2 110 – 10 0,05 – 0,06
10/2,0 (163,58) (162,99) 3 4 16 41 2 68 50 9,2 110 90 10 0,05 0,06 0,06
10/3,0 (163,58) – 3 – 16 – 3 68 – 9,2 110 – 10 0,05 – 0,06
12/0,5 (193,97) – 3 – 19 – 0,5 73 – 11 120 – 12 0,05 – 0,06
12/1,0 (193,97) (210,19) 3 4 19 49 1 73 60 11 120 100 12 0,05 0,06 0,06
12/2,0 (193,97) – 3 – 19 – 2 73 – 11 120 – 12 0,05 – 0,06
12/3,0 (193,97) (210,19) 3 4 19 49 3 73 60 11 120 100 12 0,05 0,06 0,06
16/1,0 (356,22) – 3 – 25 – 1 100 – 15 150 – 16 0,06 – 0,07
16/2,0 (356,22) (379,07) 3 5 25 65 2 100 80 15 150 125 16 0,06 0,07 0,07
16/5,0 (356,22) – 3 – 25 – 5 100 – 15 150 – 16 0,06 – 0,07
20/2,0 – (579,67) – 5 – 82 2 – 100 19 – 150 20 – 0,08 –
20/3,0 – (579,67) – 5 – 82 3 – 100 19 – 150 20 – 0,08 –
479
