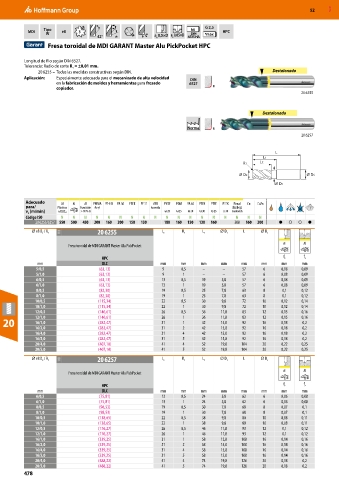

Page 478 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

G 2,5
MDI Tipo e8 3 h6 n max HPC
W
DIN
a 0,5×D a 0,05 D
42° ≠ e e 6535 HA
Fresa toroidal de MDI GARANT Master Alu PickPocket HPC
Longitud de filo según DIN 6527.
Tolerancia: Radio de corte R = ±0,01 mm.
1
20 6255 – Todas las medidas constructivas según DIN. Destalonado
Aplicación: Especialmente adecuada para el mecanizado de alta velocidad DIN
en la fabricación de moldes y herramientas para fresado 6527
copiador. R
20 6255

Destalonado

Norma R
20 6257

L
L1
R1 LC
DC DS
D1

Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 6255/ 6257 550 500 450 200 160 200 150 130 180 160 150 130 160 300 160 200 ● ○ ○ ●
⌀ e8 D / R 1 11X 20 6255 L c R 1 L 1 ⌀ D 1 L ⌀ D s
C
Fresa toroidal de MDI GARANT Master Alu PickPocket

HPC f z f z
mm DLC mm mm mm mm mm mm mm mm
5/0,5 (63,13) 9 0,5 – – 57 6 0,08 0,09
5/1,0 (63,13) 9 1 – – 57 6 0,08 0,09
6/0,5 (63,13) 13 0,5 19 5,8 57 6 0,08 0,09
6/1,0 (63,13) 13 1 19 5,8 57 6 0,08 0,09
8/0,5 (82,30) 19 0,5 25 7,8 63 8 0,1 0,12
8/1,0 (82,30) 19 1 25 7,8 63 8 0,1 0,12
10/0,5 (115,34) 22 0,5 30 9,8 72 10 0,12 0,14
10/1,0 (115,34) 22 1 30 9,8 72 10 0,12 0,14
12/0,5 (146,61) 26 0,5 36 11,8 83 12 0,15 0,16
12/1,0 (146,61) 26 1 36 11,8 83 12 0,15 0,16
20 16/1,0 (282,47) 31 1 42 15,8 92 16 0,18 0,2
16/2,0 (282,47) 31 2 42 15,8 92 16 0,18 0,2
16/4,0 (282,47) 31 4 42 15,8 92 16 0,18 0,2
16/5,0 (282,47) 31 5 42 15,8 92 16 0,18 0,2
20/4,0 (407,10) 41 4 52 19,8 104 20 0,22 0,25
20/5,0 (407,10) 41 5 52 19,8 104 20 0,22 0,25
⌀ e8 D / R 1 11X 20 6257 L c R 1 L 1 ⌀ D 1 L ⌀ D s
C
Fresa toroidal de MDI GARANT Master Alu PickPocket

HPC f z f z
mm DLC mm mm mm mm mm mm mm mm
6/0,5 (75,81) 13 0,5 24 5,8 62 6 0,06 0,08
6/1,0 (75,81) 13 1 24 5,8 62 6 0,06 0,08
8/0,5 (98,53) 19 0,5 30 7,8 68 8 0,07 0,1
8/1,0 (98,53) 19 1 30 7,8 68 8 0,07 0,1
10/0,5 (138,65) 22 0,5 38 9,8 80 10 0,08 0,11
10/1,0 (138,65) 22 1 38 9,8 80 10 0,08 0,11
12/0,5 (176,27) 26 0,5 46 11,8 93 12 0,1 0,12
12/1,0 (176,27) 26 1 46 11,8 93 12 0,1 0,12
16/1,0 (339,25) 31 1 58 15,8 108 16 0,14 0,16
16/2,0 (339,25) 31 2 58 15,8 108 16 0,14 0,16
16/4,0 (339,25) 31 4 58 15,8 108 16 0,14 0,16
16/5,0 (339,25) 31 5 58 15,8 108 16 0,14 0,16
20/4,0 (488,22) 41 4 74 19,8 126 20 0,18 0,2
20/5,0 (488,22) 41 5 74 19,8 126 20 0,18 0,2
