MXD 52

MDI Tipo h9 h5 HPC
DIN
N
Norma 15° 6535 HA

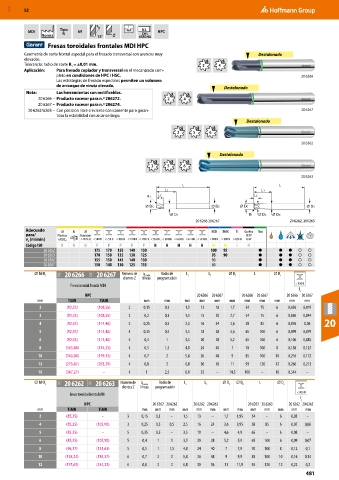

Fresas toroidales frontales MDI HPC
Geometría de corte frontal especial para el fresado transversal con avances muy Destalonado
elevados.
Tolerancia: radio de corte R = ±0,01 mm. 2 4
1
Aplicación: Para fresado copiador y transversal en el mecanizado com-
pleto en condiciones de HPC / HSC. 20 6266
Las estrategias de fresado especiales permiten un volumen
de arranque de viruta elevado. Destalonado
Nota: Las herramientas son rectificables.
20 6266 – Producto sucesor para n.º 206272. 2 4
20 6267 – Producto sucesor para n.º 206274.
20 6262/6263 – Con posición libre creciente cónicamente para garan- 20 6267
tizar la estabilidad con alcance largo.
Destalonado
3 5 6

20 6262
Destalonado

3 5 6
20 6263
L L
L1 L1
R1 LC LC
DC DS DC DS
D1 R1 D5 D6
20 6266 206267 20 6262, 206263
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
20 6262 175 170 155 140 130 100 95 ● ● ● ○ ○
20 6263 170 150 135 130 125 95 90 ● ● ● ○ ○
20 6266 155 150 145 140 130 90 ● ● ● ○ ○
20 6267 150 140 130 125 115 80 ● ● ● ○ ○
⌀ h9 D C 11X 20 6266 11X 20 6267 Número de a p máx. Radio de L c L 1 ⌀ D 1 L ⌀ D s
dientes Z líneas programación
Fresa toroidal frontal MDI < 900 N
f z
HPC 20 6266 20 6267 20 6266 20 6267 20 6266 20 6267
mm TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm mm
2 (92,33) (108,56) 2 0,15 0,3 1,5 13 18 1,7 54 75 6 0,026 0,019
3 (92,33) (108,56) 2 0,2 0,3 1,5 15 20 2,7 54 75 6 0,056 0,044
20
4 (92,33) (114,46) 2 0,25 0,5 2,5 16 24 3,6 58 85 6 0,076 0,06
5 (92,33) (114,46) 4 0,35 0,5 3,5 18 28 4,6 65 100 6 0,099 0,079
6 (92,33) (114,46) 4 0,4 1 3,5 20 28 5,2 65 100 6 0,106 0,085
8 (103,84) (144,25) 4 0,5 1,5 4,8 24 40 7 70 100 8 0,158 0,127
10 (160,04) (199,12) 4 0,7 2 5,8 26 48 9 85 100 10 0,216 0,172
12 (213,87) (263,29) 4 0,8 2 6,8 30 56 11 93 120 12 0,266 0,213
16 (367,27) – 4 1 2,5 8,8 35 – 14,5 100 – 16 0,344 –
⌀ h9 D C 11X 20 6262 11X 20 6263 Número de a p máx. Radio de L c L 1 ⌀ D 5 ⌀ D 6 L ⌀ D s
dientes Z líneas programación
Fresa toroidal frontal MDI < 900 N
f z
HPC 20 6262 20 6263 20 6262 20 6263 20 6262 20 6263 20 6262 20 6263
mm TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm mm mm mm
2 (85,25) – 3 0,15 0,3 – 1,5 13 – 1,7 1,95 54 – 6 0,03 –
4 (85,25) (105,90) 3 0,25 0,5 0,5 2,5 16 24 3,6 3,95 58 85 6 0,07 0,06
5 (85,25) – 5 0,35 0,5 – 3,5 18 – 4,6 4,9 65 – 6 0,08 –
6 (85,25) (105,90) 5 0,4 1 1 3,5 20 28 5,2 5,9 65 100 6 0,09 0,07
8 (96,17) (133,63) 5 0,5 1 1,5 4,8 24 40 7 7,9 70 100 8 0,12 0,1
10 (148,24) (184,37) 6 0,7 2 2 5,8 26 48 9 9,9 85 100 10 0,16 0,14
12 (197,65) (244,12) 6 0,8 2 2 6,8 30 56 11 11,9 93 120 12 0,22 0,2
481
