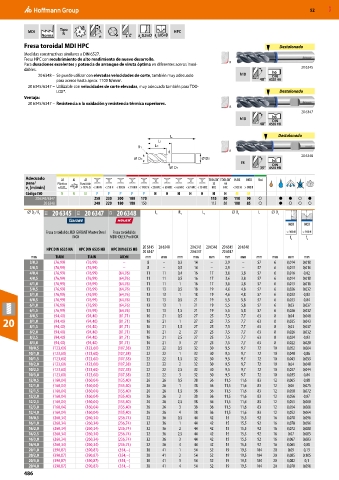

Page 486 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MDI Tipo 4 HPC
N
Norma ≠ e e
a 0,3×D a 0,05 D
Fresa toroidal MDI HPC Destalonado
Medidas constructivas similares a DIN 6527.
Fresa HPC con recubrimiento de alto rendimiento de nuevo desarrollo.
Para duraciones excelentes y potencia de arranque de viruta óptima en diferentes aceros inoxi- R
dables. h6 20 6345
20 6348 – Se puede utilizar con elevadas velocidades de corte, también muy adecuado h10 DIN
para aceros hasta aprox. 1100 N/mm 2 . 40° 6535 HA
20 6345/6347 – Utilizable con velocidades de corte elevadas, muy adecuada también para TOO-
LOX®. Destalonado
Ventaja:
20 6345/6347 – Resistencia a la oxidación y resistencia térmica superiores.
R
20 6347
h10 h6
DIN
40° 6535 HB
L Destalonado
L1
LC
R1
R
20 6348
DC DS h6
f8 DIN
D1 35° 6535 HB
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H H M M
20 6345/ 6347 250 230 200 180 170 115 80 110 90 ○ ● ● ○ ●
20 6348 240 220 180 180 150 115 80 100 85 ○ ● ○ ○ ○
⌀ D / R 1 11X 20 6345 11X 20 6347 12X 20 6348 L c R 1 L 1 ⌀ D 1 L ⌀ D s
C

Fresa toroidal de MDI GARANT Master Steel Fresa toroidal de
INOX MDI HOLEX Pro INOX f z f z

20 6345 20 6348 20 6345 20 6348 20 6345 20 6348
HPC DIN 6535 HA HPC DIN 6535 HB HPC DIN 6535 HB
20 6347 20 6347 20 6347
mm TiAlN TiAlN AlCrN mm mm mm mm mm mm mm mm mm mm mm
3/0,3 (76,99) (76,99) – 8 – 0,3 14 – 2,9 – 57 6 0,014 0,018
3/0,5 (76,99) (76,99) – 8 – 0,5 14 – 2,9 – 57 6 0,013 0,016
4/0,4 (76,99) (76,99) (64,76) 11 11 0,4 16 17 3,6 3,8 57 6 0,016 0,02
4/0,5 (76,99) (76,99) (64,76) 11 11 0,5 16 17 3,6 3,8 57 6 0,014 0,018
4/1,0 (76,99) (76,99) (64,76) 11 11 1 16 17 3,6 3,8 57 6 0,013 0,016
5/0,5 (76,99) (76,99) (64,76) 13 13 0,5 18 19 4,6 4,8 57 6 0,026 0,032
5/1,0 (76,99) (76,99) (64,76) 13 13 1 18 19 4,6 4,8 57 6 0,023 0,03
6/0,5 (76,99) (76,99) (64,76) 13 13 0,5 21 19 5,5 5,8 57 6 0,033 0,04
6/1,0 (76,99) (76,99) (64,76) 13 13 1 21 19 5,5 5,8 57 6 0,03 0,037
6/1,5 (76,99) (76,99) (64,76) 13 13 1,5 21 19 5,5 5,8 57 6 0,026 0,032
8/0,5 (94,40) (94,40) (81,71) 16 21 0,5 27 25 7,5 7,7 63 8 0,04 0,048
20 8/1,0 (94,40) (94,40) (81,71) 16 21 1,5 27 25 7,5 7,7 63 8 8 0,035 0,043
1
7,7
(81,71)
(94,40)
63
16
27
25
21
7,5
(94,40)
0,037
0,03
8/1,5
8/2,0 (94,40) (94,40) (81,71) 16 21 2 27 25 7,5 7,7 63 8 0,026 0,032
8/2,5 (94,40) (94,40) (81,71) 16 21 2,5 27 25 7,5 7,7 63 8 0,024 0,03
8/3,0 (94,40) (94,40) (81,71) 16 21 3 27 25 7,5 7,7 63 8 0,022 0,028
10/0,5 (123,60) (123,60) (107,38) 22 22 0,5 32 30 9,5 9,7 72 10 0,052 0,064
10/1,0 (123,60) (123,60) (107,38) 22 22 1 32 30 9,5 9,7 72 10 0,048 0,06
10/1,5 (123,60) (123,60) (107,38) 22 22 1,5 32 30 9,5 9,7 72 10 0,043 0,053
10/2,0 (123,60) (123,60) (107,38) 22 22 2 32 30 9,5 9,7 72 10 0,04 0,048
10/2,5 (123,60) (123,60) (107,38) 22 22 2,5 32 30 9,5 9,7 72 10 0,037 0,044
10/3,0 (123,60) (123,60) (107,38) 22 22 3 32 30 9,5 9,7 72 10 0,035 0,04
12/0,5 (160,04) (160,04) (135,40) 26 26 0,5 38 36 11,5 11,6 83 12 0,065 0,08
12/1,0 (160,04) (160,04) (135,40) 26 26 1 38 36 11,5 11,6 83 12 0,06 0,075
12/1,5 (160,04) (160,04) (135,40) 26 26 1,5 38 36 11,5 11,6 83 12 0,058 0,072
12/2,0 (160,04) (160,04) (135,40) 26 26 2 38 36 11,5 11,6 83 12 0,056 0,07
12/2,5 (160,04) (160,04) (135,40) 26 26 2,5 38 36 11,5 11,6 83 12 0,055 0,068
12/3,0 (160,04) (160,04) (135,40) 26 26 3 38 36 11,5 11,6 83 12 0,054 0,066
12/4,0 (160,04) (160,04) (135,40) 26 26 4 38 36 11,5 11,6 83 12 0,052 0,064
16/0,5 (260,34) (260,34) (236,74) 32 36 0,5 44 42 15 15,5 92 16 0,078 0,096
16/1,0 (260,34) (260,34) (236,74) 32 36 1 44 42 15 15,5 92 16 0,078 0,096
16/2,0 (260,34) (260,34) (236,74) 32 36 2 44 42 15 15,5 92 16 0,072 0,088
16/2,5 (260,34) (260,34) (236,74) 32 36 2,5 44 42 15 15,5 92 16 0,07 0,085
16/3,0 (260,34) (260,34) (236,74) 32 36 3 44 42 15 15,5 92 16 0,067 0,083
16/4,0 (260,34) (260,34) (236,74) 32 36 4 44 42 15 15,5 92 16 0,065 0,08
20/1,0 (390,87) (390,87) (354,–) 38 41 1 54 52 19 19,5 104 20 0,09 0,13
20/2,0 (390,87) (390,87) (354,–) 38 41 2 54 52 19 19,5 104 20 0,085 0,105
20/3,0 (390,87) (390,87) (354,–) 38 41 3 54 52 19 19,5 104 20 0,082 0,1
20/4,0 (390,87) (390,87) (354,–) 38 41 4 54 52 19 19,5 104 20 0,078 0,096
