P. 487
MXD 52
MDI Tipo 4 HPC
N
a 0,3×D a 0,05 D
≠ e e

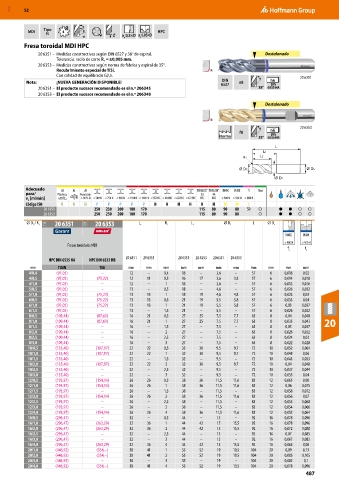

Fresa toroidal MDI HPC
20 6351 – Medidas constructivas según DIN 6527 y 38° de espiral. Destalonado
Tolerancia: radio de corte R = ±0,005 mm.
1
20 6353 – Medidas constructivas según norma de fábrica y espiral de 35°.
Recubrimiento especial de TiSi. R
Con calidad de equilibrado G2,5. 20 6351
DIN
Nota: ¡NUEVA GENERACIÓN DISPONIBLE! 6527 e8 h6
DIN
20 6351 – El producto sucesor recomendado es el n.º 206345 38° 6535 HA
20 6353 – El producto sucesor recomendado es el n.º 206348
Destalonado
R
20 6353
h6
f8
DIN
Norma 35° 6535 HB
L
L1
R1 LC
DC DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H M M S
20 6351 250 230 200 180 170 115 80 90 80 50 ○ ● ● ○ ○
20 6353 250 230 200 180 170 115 80 90 80 ○ ● ● ○ ○
⌀ D / R 1 11X 20 6351 12X 20 6353 L c R 1 L 1 ⌀ D 1 L ⌀ D s
C
Fresas toroidales MDI
f z f z
HPC DIN 6535 HA HPC DIN 6535 HB 20 6351 20 6353 20 6351 20 6353 20 6351 20 6353
mm TiAlN TiSi mm mm mm mm mm mm mm mm mm mm mm
4/0,4 (97,05) – 12 – 0,4 16 – 3,6 – 57 6 0,016 0,02
4/0,5 (97,05) (75,22) 12 11 0,5 16 17 3,6 3,8 57 6 0,014 0,018
4/1,0 (97,05) – 12 – 1 16 – 3,6 – 57 6 0,013 0,016
5/0,5 (97,05) – 13 – 0,5 18 – 4,6 – 57 6 0,026 0,032
5/1,0 (97,05) (75,22) 13 13 1 18 19 4,6 4,8 57 6 0,023 0,03
6/0,5 (97,05) (75,22) 13 13 0,5 21 19 5,5 5,8 57 6 0,033 0,04
6/1,0 (97,05) (75,22) 13 13 1 21 19 5,5 5,8 57 6 0,03 0,037
6/1,5 (97,05) – 13 – 1,5 21 – 5,5 – 57 6 0,026 0,032
8/0,5 (109,44) (87,61) 16 21 0,5 27 25 7,5 7,7 63 8 0,04 0,048
8/1,0 (109,44) (87,61) 16 21 1 27 25 7,5 7,7 63 8 0,035 0,043 20
8/1,5 (109,44) – 16 – 1,5 27 – 7,5 – 63 8 0,03 0,037
8/2,0 (109,44) – 16 – 2 27 – 7,5 – 63 8 0,026 0,032
8/2,5 (109,44) – 16 – 2,5 27 – 7,5 – 63 8 0,024 0,03
8/3,0 (109,44) – 16 – 3 27 – 7,5 – 63 8 0,022 0,028
10/0,5 (135,40) (107,97) 22 22 0,5 32 30 9,5 9,7 72 10 0,052 0,064
10/1,0 (135,40) (107,97) 22 22 1 32 30 9,5 9,7 72 10 0,048 0,06
10/1,5 (135,40) – 22 – 1,5 32 – 9,5 – 72 10 0,043 0,053
10/2,0 (135,40) (107,97) 22 22 2 32 30 9,5 9,7 72 10 0,04 0,048
10/2,5 (135,40) – 22 – 2,5 32 – 9,5 – 72 10 0,037 0,044
10/3,0 (135,40) – 22 – 3 32 – 9,5 – 72 10 0,035 0,04
12/0,5 (193,97) (154,14) 26 26 0,5 38 36 11,5 11,6 83 12 0,065 0,08
12/1,0 (193,97) (154,14) 26 26 1 38 36 11,5 11,6 83 12 0,06 0,075
12/1,5 (193,97) – 26 – 1,5 38 – 11,5 – 83 12 0,058 0,072
12/2,0 (193,97) (154,14) 26 26 2 38 36 11,5 11,6 83 12 0,056 0,07
12/2,5 (193,97) – 26 – 2,5 38 – 11,5 – 83 12 0,055 0,068
12/3,0 (193,97) – 26 – 3 38 – 11,5 – 83 12 0,054 0,066
12/4,0 (193,97) (154,14) 26 26 4 38 36 11,5 11,6 83 12 0,052 0,064
16/0,5 (296,47) – 32 – 0,5 44 – 15 – 92 16 0,078 0,096
16/1,0 (296,47) (263,29) 32 36 1 44 42 15 15,5 92 16 0,078 0,096
16/2,0 (296,47) (263,29) 32 36 2 44 42 15 15,5 92 16 0,072 0,088
16/2,5 (296,47) – 32 – 2,5 44 – 15 – 92 16 0,07 0,085
16/3,0 (296,47) – 32 – 3 44 – 15 – 92 16 0,067 0,083
16/4,0 (296,47) (263,29) 32 36 4 44 42 15 15,5 92 16 0,065 0,08
20/1,0 (446,92) (354,–) 38 41 1 55 52 19 19,5 104 20 0,09 0,13
20/2,0 (446,92) (354,–) 38 41 2 55 52 19 19,5 104 20 0,085 0,105
20/3,0 (446,92) – 38 – 3 55 – 19 – 104 20 0,082 0,1
20/4,0 (446,92) (354,–) 38 41 4 55 52 19 19,5 104 20 0,078 0,096
