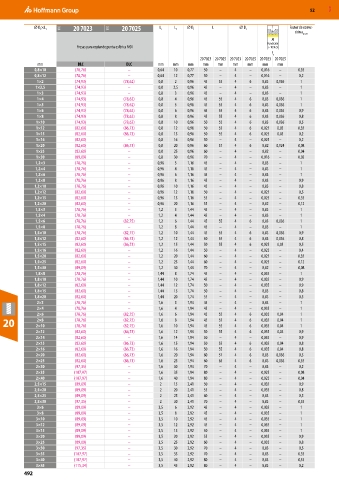

Page 492 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

⌀ D ×L 1 11X 20 7023 11X 20 7025 L c L 1 ⌀ D 1 L ⌀ D s Factor de correc-
C
ción a p corr

Fresas para copiar de punta esférica MDI
f z
20 7023 20 7025 20 7023 20 7025 20 7023 20 7025
mm DLC DLC mm mm mm mm mm mm mm mm mm
0,8×10 (78,76) – 0,64 10 0,77 50 – 4 – 0,016 – 0,35
0,8×12 (78,76) – 0,64 12 0,77 50 – 4 – 0,016 – 0,2
1×2 (74,93) (78,62) 0,8 2 0,96 45 55 4 6 0,03 0,036 1
1×2,5 (74,93) – 0,8 2,5 0,96 45 – 4 – 0,03 – 1
1×3 (74,93) – 0,8 3 0,96 45 – 4 – 0,03 – 1
1×4 (74,93) (78,62) 0,8 4 0,96 45 55 4 6 0,03 0,036 1
1×5 (74,93) (78,62) 0,8 5 0,96 45 55 4 6 0,03 0,036 1
1×6 (74,93) (78,62) 0,8 6 0,96 45 55 4 6 0,03 0,036 0,9
1×8 (74,93) (78,62) 0,8 8 0,96 45 55 4 6 0,03 0,036 0,8
1×10 (74,93) (78,62) 0,8 10 0,96 50 55 4 6 0,03 0,036 0,5
1×12 (82,60) (86,73) 0,8 12 0,96 50 55 4 6 0,025 0,03 0,35
1×15 (82,60) (86,73) 0,8 15 0,96 50 55 4 6 0,025 0,03 0,2
1×16 (82,60) – 0,8 16 0,96 50 – 4 – 0,025 – 0,2
1×20 (82,60) (86,73) 0,8 20 0,96 60 57 4 6 0,02 0,024 0,08
1×25 (82,60) – 0,8 25 0,96 60 – 4 – 0,02 – 0,04
1×30 (89,09) – 0,8 30 0,96 70 – 4 – 0,016 – 0,02
1,2×3 (78,76) – 0,96 3 1,16 45 – 4 – 0,03 – 1
1,2×4 (78,76) – 0,96 4 1,16 45 – 4 – 0,03 – 1
1,2×6 (78,76) – 0,96 6 1,16 45 – 4 – 0,03 – 1
1,2×8 (78,76) – 0,96 8 1,16 45 – 4 – 0,03 – 0,9
1,2×10 (78,76) – 0,96 10 1,16 45 – 4 – 0,03 – 0,8
1,2×12 (82,60) – 0,96 12 1,16 50 – 4 – 0,025 – 0,5
1,2×15 (82,60) – 0,96 15 1,16 55 – 4 – 0,025 – 0,35
1,2×20 (82,60) – 0,96 20 1,16 55 – 4 – 0,02 – 0,12
1,5×3 (78,76) – 1,2 3 1,44 45 – 4 – 0,03 – 1
1,5×4 (78,76) – 1,2 4 1,44 45 – 4 – 0,03 – 1
1,5×6 (78,76) (82,75) 1,2 6 1,44 45 55 4 6 0,03 0,036 1
1,5×8 (78,76) – 1,2 8 1,44 45 – 4 – 0,03 – 1
1,5×10 (78,76) (82,75) 1,2 10 1,44 45 55 4 6 0,03 0,036 0,9
1,5×12 (82,60) (86,73) 1,2 12 1,44 50 55 4 6 0,03 0,036 0,8
1,5×15 (82,60) (86,73) 1,2 15 1,44 50 55 4 6 0,025 0,03 0,5
1,5×16 (82,60) – 1,2 16 1,44 50 – 4 – 0,025 – 0,4
1,5×20 (82,60) – 1,2 20 1,44 60 – 4 – 0,025 – 0,35
1,5×25 (82,60) – 1,2 25 1,44 60 – 4 – 0,025 – 0,12
1,5×30 (89,09) – 1,2 30 1,44 70 – 4 – 0,02 – 0,08
1,8×8 (78,76) – 1,44 8 1,74 45 – 4 – 0,035 – 1
1,8×10 (78,76) – 1,44 10 1,74 45 – 4 – 0,035 – 0,9
1,8×12 (82,60) – 1,44 12 1,74 50 – 4 – 0,035 – 0,9
1,8×15 (82,60) – 1,44 15 1,74 50 – 4 – 0,03 – 0,8
1,8×20 (82,60) – 1,44 20 1,74 55 – 4 – 0,03 – 0,5
2×3 (78,76) – 1,6 3 1,94 45 – 4 – 0,04 – 1
2×4 (78,76) – 1,6 4 1,94 45 – 4 – 0,035 – 1
2×6 (78,76) (82,75) 1,6 6 1,94 45 55 4 6 0,035 0,04 1
20 2×10 (78,76) (82,75) 1,6 10 1,94 45 55 4 4 6 6 0,035 0,04 1 1
8
2×8
55
45
0,035
0,04
(78,76)
(82,75)
1,94
1,6
2×12 (82,60) (86,73) 1,6 12 1,94 50 55 4 6 0,035 0,04 0,9
2×14 (82,60) – 1,6 14 1,94 50 – 4 – 0,035 – 0,9
2×15 (82,60) (86,73) 1,6 15 1,94 50 55 4 6 0,035 0,04 0,8
2×16 (82,60) (86,73) 1,6 16 1,94 50 55 4 6 0,035 0,04 0,8
2×20 (82,60) (86,73) 1,6 20 1,94 60 57 4 6 0,03 0,036 0,5
2×25 (82,60) (86,73) 1,6 25 1,94 60 65 4 6 0,03 0,036 0,35
2×30 (97,35) – 1,6 30 1,94 70 – 4 – 0,03 – 0,2
2×35 (107,97) – 1,6 35 1,94 80 – 4 – 0,025 – 0,08
2×40 (107,97) – 1,6 40 1,94 80 – 4 – 0,025 – 0,04
2,5×15 (89,09) – 2 15 2,41 50 – 4 – 0,035 – 0,9
2,5×20 (89,09) – 2 20 2,41 55 – 4 – 0,035 – 0,8
2,5×25 (89,09) – 2 25 2,41 60 – 4 – 0,03 – 0,5
2,5×30 (97,35) – 2 30 2,41 70 – 4 – 0,03 – 0,35
3×6 (89,09) – 3,5 6 2,92 45 – 4 – 0,035 – 1
3×8 (89,09) – 3,5 8 2,92 45 – 4 – 0,035 – 1
3×10 (89,09) – 3,5 10 2,92 45 – 4 – 0,035 – 1
3×12 (89,09) – 3,5 12 2,92 45 – 4 – 0,035 – 1
3×15 (89,09) – 3,5 15 2,92 50 – 4 – 0,035 – 1
3×20 (89,09) – 3,5 20 2,92 55 – 4 – 0,035 – 0,9
3×25 (89,09) – 3,5 25 2,92 60 – 4 – 0,035 – 0,8
3×30 (97,35) – 3,5 30 2,92 70 – 4 – 0,03 – 0,5
3×35 (107,97) – 3,5 35 2,92 70 – 4 – 0,03 – 0,35
3×40 (107,97) – 3,5 40 2,92 80 – 4 – 0,03 – 0,35
3×45 (115,34) – 3,5 45 2,92 80 – 4 – 0,03 – 0,2
492
