P. 489
MXD 52
L
MDI Tipo 4 h6 HPC L1
DIN
N
38° ≠ e 6535 HB R1 LC
a 0,3×D

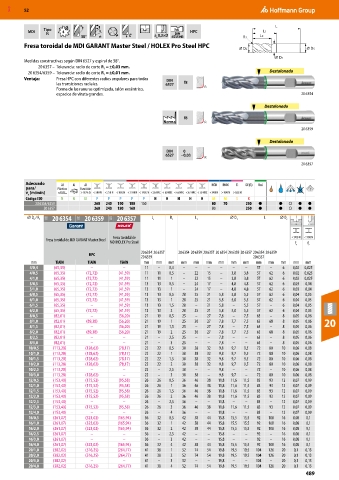

Fresa toroidal de MDI GARANT Master Steel / HOLEX Pro Steel HPC
DC DS
D1
Medidas constructivas según DIN 6527 y espiral de 38°.
20 6357 – Tolerancia: radio de corte R = ±0,03 mm.
1
20 6354/6359 – Tolerancia: radio de corte R = ±0,01 mm. Destalonado
1
Ventaja: Fresa HPC con diferentes radios angulares para todas DIN
las transiciones radiales. 6527 f8 R
Forma de las ranuras optimizada, talón excéntrico,
espacios de viruta grandes. 20 6354
Destalonado
f8
Norma R
20 6359
Destalonado
DIN 0
6527 −0,03
R
20 6357
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 6354/ 6359 260 240 190 180 150 80 70 250 ● ● ○ ● ●
20 6357 260 240 180 160 80 250 ● ● ○ ● ●
⌀ D / R 1 11X 20 6354 11X 20 6359 12X 20 6357 L c R 1 L 1 ⌀ D 1 L ⌀ D s
C
Fresa toroidal de < 900 N < 900 N
Fresa toroidal de MDI GARANT Master Steel
MDI HOLEX Pro Steel f z f z
20 6354 20 6357 20 6354 20 6359 20 6357 20 6354 20 6359 20 6357 20 6354 20 6359
HPC
20 6359 20 6357
mm TiAlN TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm mm mm mm mm
4/0,4 (65,35) – – 11 – 0,4 – – – – – – 57 – 6 0,02 0,025
4/0,5 (65,35) (72,72) (41,59) 11 11 0,5 – 22 15 – 3,8 3,8 57 62 6 0,02 0,025
4/1,0 (65,35) (72,72) (41,59) 11 11 1 – 22 15 – 3,8 3,8 57 62 6 0,02 0,025
5/0,5 (65,35) (72,72) (41,59) 13 13 0,5 – 24 17 – 4,8 4,8 57 62 6 0,03 0,04
5/1,0 (65,35) (72,72) (41,59) 13 13 1 – 24 17 – 4,8 4,8 57 62 6 0,03 0,04
6/0,5 (65,35) (72,72) (41,59) 13 13 0,5 20 25 21 5,8 5,8 5,5 57 62 6 0,04 0,05
6/1,0 (65,35) (72,72) (41,59) 13 13 1 20 25 21 5,8 5,8 5,5 57 62 6 0,04 0,05
6/1,5 (65,35) – (41,59) 13 13 1,5 20 – 21 5,8 – 5,5 57 – 6 0,04 0,05
6/2,0 (65,35) (72,72) (41,59) 13 13 2 20 25 21 5,8 5,8 5,5 57 62 6 0,04 0,05
8/0,5 (82,01) – (56,20) 21 19 0,5 25 – 27 7,8 – 7,5 63 – 8 0,05 0,06
8/1,0 (82,01) (89,38) (56,20) 21 19 1 25 30 27 7,8 7,7 7,5 63 68 8 0,05 0,06 20
8/1,5 (82,01) – (56,20) 21 19 1,5 25 – 27 7,8 – 7,5 63 – 8 0,05 0,06
8/2,0 (82,01) (89,38) (56,20) 21 19 2 25 30 27 7,8 7,7 7,5 63 68 8 0,05 0,06
8/2,5 (82,01) – – 21 – 2,5 25 – – 7,8 – – 63 – 8 0,05 0,06
8/3,0 (82,01) – – 21 – 3 25 – – 7,8 – – 63 – 8 0,05 0,06
10/0,5 (113,28) (128,62) (78,17) 22 22 0,5 30 38 32 9,8 9,7 9,5 72 80 10 0,06 0,08
10/1,0 (113,28) (128,62) (78,17) 22 22 1 30 38 32 9,8 9,7 9,5 72 80 10 0,06 0,08
10/1,5 (113,28) (128,62) (78,17) 22 22 1,5 30 38 32 9,8 9,7 9,5 72 80 10 0,06 0,08
10/2,0 (113,28) (128,62) (78,17) 22 22 2 30 38 32 9,8 9,7 9,5 72 80 10 0,06 0,08
10/2,5 (113,28) – – 22 – 2,5 30 – – 9,8 – – 72 – 10 0,06 0,08
10/3,0 (113,28) (128,62) – 22 – 3 30 38 – 9,8 9,7 – 72 80 10 0,06 0,08
12/0,5 (153,40) (175,52) (95,58) 26 26 0,5 36 46 38 11,8 11,6 11,5 83 93 12 0,07 0,09
12/1,0 (153,40) (175,52) (95,58) 26 26 1 36 46 38 11,8 11,6 11,5 83 93 12 0,07 0,09
12/1,5 (153,40) (175,52) (95,58) 26 26 1,5 36 46 38 11,8 11,6 11,5 83 93 12 0,07 0,09
12/2,0 (153,40) (175,52) (95,58) 26 26 2 36 46 38 11,8 11,6 11,5 83 93 12 0,07 0,09
12/2,5 (153,40) – – 26 – 2,5 36 – – 11,8 – – 83 – 12 0,07 0,09
12/3,0 (153,40) (175,52) (95,58) 26 26 3 36 46 38 11,8 11,6 11,5 83 93 12 0,07 0,09
12/4,0 (153,40) – – 26 – 4 36 – – 11,8 – – 83 – 12 0,07 0,09
16/0,5 (261,07) (323,02) (165,94) 36 32 0,5 42 58 44 15,8 15,5 15,5 92 108 16 0,08 0,1
16/1,0 (261,07) (323,02) (165,94) 36 32 1 42 58 44 15,8 15,5 15,5 92 108 16 0,08 0,1
16/2,0 (261,07) (323,02) (165,94) 36 32 2 42 58 44 15,8 15,5 15,5 92 108 16 0,08 0,1
16/2,5 (261,07) – – 36 – 2,5 42 – – 15,8 – – 92 – 16 0,08 0,1
16/3,0 (261,07) – – 36 – 3 42 – – 15,8 – – 92 – 16 0,08 0,1
16/4,0 (261,07) (323,02) (165,94) 36 32 4 42 58 44 15,8 15,5 15,5 92 108 16 0,08 0,1
20/1,0 (382,02) (516,25) (264,77) 41 38 1 52 74 54 19,8 19,5 19,5 104 126 20 0,1 0,13
20/2,0 (382,02) (516,25) (264,77) 41 38 2 52 74 54 19,8 19,5 19,5 104 126 20 0,1 0,13
20/3,0 (382,02) – – 41 – 3 52 – – 19,8 – – 104 – 20 0,1 0,13
20/4,0 (382,02) (516,25) (264,77) 41 38 4 52 74 54 19,8 19,5 19,5 104 126 20 0,1 0,13
489
