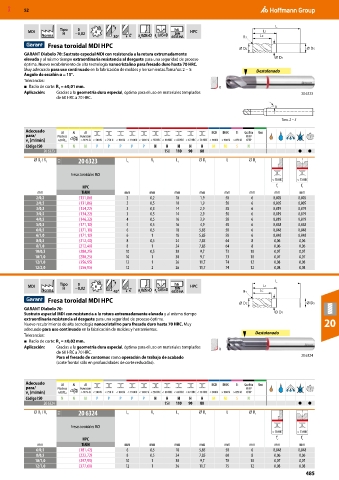

Page 485 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

L
MDI Tipo 0 4 h6 HPC L1
DIN
H
−0,02
Norma 30° e e 6535 HA R1 LC
a 0,05×D a 0,05 D
Fresa toroidal MDI HPC
DC DS
GARANT Diabolo 70: Sustrato especial MDI con resistencia a la rotura extremadamente
elevada y al mismo tiempo extraordinaria resistencia al desgaste para una seguridad de proceso D1
óptima. Nuevo recubrimiento de alta tecnología nanocristalino para fresado duro hasta 70 HRC.
Muy adecuado para uso continuado en la fabricación de moldes y herramientas.Tamaños 2 − 5: Destalonado
Ángulo de escalón α = 15°.
Tolerancias:
■ Radio de corte: R = ±0,01 mm. R
1
Aplicación: Gracias a la geometría dura especial, óptima para el uso en materiales templados 20 6323
de 60 HRC a 70 HRC.
α
Tam. 2 – 5
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
20 6323 150 110 90 80 ● ●
⌀ D / R 1 11X 20 6323 L c R 1 L 1 ⌀ D 1 L ⌀ D s
C

Fresas toroidales MDI

f f
HPC z z
mm TiAlN mm mm mm mm mm mm mm mm
2/0,2 (131,86) 2 0,2 10 1,9 58 6 0,005 0,005
2/0,5 (131,86) 2 0,5 10 1,9 58 6 0,005 0,005
3/0,3 (134,22) 3 0,3 14 2,9 58 6 0,019 0,019
3/0,5 (134,22) 3 0,5 14 2,9 58 6 0,019 0,019
4/0,5 (146,32) 4 0,5 16 3,9 58 6 0,019 0,019
5/0,5 (171,10) 5 0,5 16 4,9 58 6 0,048 0,048
6/0,5 (171,10) 6 0,5 18 5,85 58 6 0,048 0,048
6/1,0 (171,10) 6 1 18 5,85 58 6 0,048 0,048
8/0,5 (212,40) 8 0,5 24 7,85 64 8 0,06 0,06
8/1,0 (212,40) 8 1 24 7,85 64 8 0,06 0,06
10/0,5 (280,25) 10 0,5 30 9,7 73 10 0,07 0,07
10/1,0 (280,25) 10 1 30 9,7 73 10 0,07 0,07
12/1,0 (356,95) 12 1 26 11,7 74 12 0,08 0,08
12/2,0 (356,95) 12 2 26 11,7 74 12 0,08 0,08

L
Tipo 0 h6
MDI H −0,02 6 DIN HPC L1
a 0,05×D a 0,05 D
Norma 45° e e 6535 HA R1 LC
Fresa toroidal MDI HPC
DC DS
GARANT Diabolo 70:
Sustrato especial MDI con resistencia a la rotura extremadamente elevada y al mismo tiempo D1
extraordinaria resistencia al desgaste para una seguridad de proceso óptima.
Nuevo recubrimiento de alta tecnología nanocristalino para fresado duro hasta 70 HRC. Muy 20
adecuado para uso continuado en la fabricación de moldes y herramientas.
Tolerancias: Destalonado
■ Radio de corte: R = ±0,02 mm.
1
Aplicación: Gracias a la geometría dura especial, óptima para el uso en materiales templados R
de 60 HRC a 70 HRC.
Para el fresado de contornos como operación de trabajo de acabado 20 6324
(corte frontal sólo en profundidades de corte reducidas).

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
20 6324 150 110 90 80 ● ●
⌀ D / R 1 11X 20 6324 L c R 1 L 1 ⌀ D 1 L ⌀ D s
C
Fresas toroidales MDI

HPC f z f z
mm TiAlN mm mm mm mm mm mm mm mm
6/0,5 (181,42) 6 0,5 18 5,85 50 6 0,048 0,048
8/0,5 (222,72) 8 0,5 24 7,85 60 8 0,06 0,06
10/1,0 (297,95) 10 1 30 9,7 70 10 0,07 0,07
12/1,0 (377,60) 12 1 36 11,7 75 12 0,08 0,08
