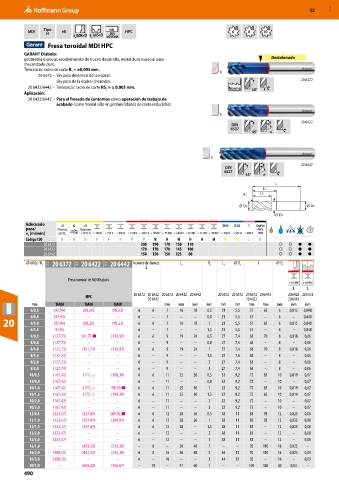

Page 490 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MDI Tipo e8 h6 HPC 6 8 10
H
DIN
a 0,05×D a 0,05 D
e e 6535 HA
Fresa toroidal MDI HPC
GARANT Diabolo:
geometría especial, recubrimiento de nuevo desarrollo, metal duro especial para Destalonado
mecanizado duro.
Tolerancia: radio de corte R = ±0,005 mm. R
1
20 6372 – Sin paso dinámico de la espiral.
Sin paso de la espiral dinámico. 20 6372
20 6422/6442 – Tolerancia: radio de corte RS = ± 0,005 mm. Norma 50°
1
Aplicación:
20 6422/6442 – Para el fresado de contornos como operación de trabajo de
acabado (corte frontal sólo en profundidades de corte reducidas).
R
20 6422
DIN
6527
45° ≠

R
20 6442
DIN
6527
45° ≠
L
L1
R1 LC

DC DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H M M S N
20 6372 200 190 170 150 110 ○ ○ ● ●
20 6422 170 170 170 145 100 ○ ○ ● ●
20 6442 150 150 150 125 80 ○ ○ ● ●
⌀ e8 D / R 1 11X 20 6372 11X 20 6422 11X 20 6442 Número de dientes L c R 1 L 1 ⌀ D 1 L ⌀ D s
C
Z
Fresa toroidal de MDI Diabolo

f z f z
20 6372 20 6422 20 6372 20 6422 20 6442 20 6372 20 6372 20 6372 20 6442 20 6422 20 6372
HPC
20 6442 20 6422 20 6442
mm TiAlN TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm mm
6/0,5 (97,94) (88,20) (98,23) 6 6 7 16 18 0,5 21 5,5 57 65 6 0,015 0,048
6/0,8 (97,94) – – 6 – 7 – – 0,8 21 5,5 57 – 6 – 0,048
20 6/1,0 (97,94) (88,20) (98,23) 6 6 7 16 18 1 21 5,5 57 65 6 0,015 0,048
6/1,5 97,94 – – 6 – 7 – – 1,5 21 5,5 57 – 6 – 0,048
8/0,5 (127,73) 101,77 ■ (110,92) 6 6 9 19 24 0,5 27 7,4 63 70 8 0,018 0,06
8/0,8 (127,73) – – 6 – 9 – – 0,8 27 7,4 63 – 8 – 0,06
8/1,0 (127,73) (101,77) (110,92) 6 6 9 19 24 1 27 7,4 63 70 8 0,018 0,06
8/1,5 (127,73) – – 6 – 9 – – 1,5 27 7,4 63 – 8 – 0,06
8/2,0 (127,73) – – 6 – 9 – – 2 27 7,4 63 – 8 – 0,06
8/3,0 (127,73) – – 6 – 9 – – 3 27 7,4 63 – 8 – 0,06
10/0,5 (167,42) (177,–) (198,39) 6 6 11 25 30 0,5 32 9,2 72 85 10 0,019 0,07
10/0,8 (167,42) – – 6 – 11 – – 0,8 32 9,2 72 – 10 – 0,07
10/1,0 (167,42) (177,–) 198,39 ■ 6 6 11 25 30 1 32 9,2 72 85 10 0,019 0,07
10/1,5 (167,42) (177,–) (198,39) 6 6 11 25 30 1,5 32 9,2 72 85 10 0,019 0,07
10/2,0 (167,42) – – 6 – 11 – – 2 32 9,2 72 – 10 – 0,07
10/3,0 (167,42) – – 6 – 11 – – 3 32 9,2 72 – 10 – 0,07
12/0,5 (223,47) (237,47) 269,92 ■ 6 6 12 28 36 0,5 38 11 83 93 12 0,023 0,08
12/1,0 (223,47) (237,47) (269,92) 6 6 12 28 36 1 38 11 83 93 12 0,023 0,08
12/1,5 (223,47) (237,47) – 6 6 12 28 – 1,5 38 11 83 – 12 0,023 0,08
12/2,0 (223,47) – – 6 – 12 – – 2 38 11 83 – 12 – 0,08
12/3,0 (223,47) – – 6 – 12 – – 3 38 11 83 – 12 – 0,08
16/1,0 – (423,32) (513,30) – 8 – 36 48 1 – – 92 110 16 0,025 –
16/2,0 (380,55) (423,32) (513,30) 6 8 16 36 48 2 44 15 92 110 16 0,025 0,09
16/3,0 (380,55) – – 6 – 16 – – 3 44 15 92 – 16 – 0,09
20/1,0 – (606,22) (756,67) – 10 – 41 60 1 – – 104 126 20 0,03 –
