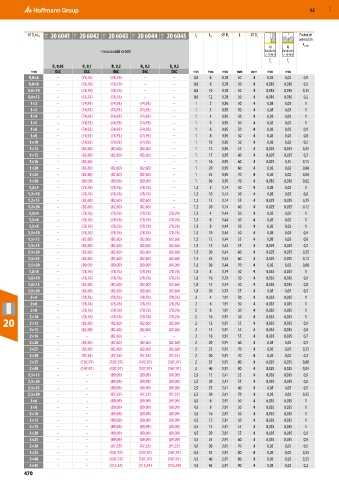

52 MXD

⌀ D ×L 1 11X 20 6041 11X 20 6042 11X 20 6043 11X 20 6044 11X 20 6045 L c L 1 ⌀ D 1 L ⌀ D s Factor de
c
corrección
a p corr
Fresa toroidal de MDI

f z f z
0,05 R 0,1 R 0,2 R 0,3 R 0,5
R 1 1 1 1 1
mm DLC DLC DLC DLC DLC mm mm mm mm mm mm mm
0,8×6 – (78,76) (78,76) – – 0,8 6 0,78 50 4 0,02 0,02 0,8
0,8×8 – (78,76) (78,76) – – 0,8 8 0,78 50 4 0,016 0,016 0,5
0,8×10 – (78,76) (78,76) – – 0,8 10 0,78 50 4 0,016 0,016 0,35
0,8×12 – (78,76) (78,76) – – 0,8 12 0,78 50 4 0,016 0,016 0,2
1×2 – (74,93) (74,93) (74,93) – 1 2 0,95 50 4 0,03 0,03 1
1×3 – (74,93) (74,93) (74,93) – 1 3 0,95 50 4 0,03 0,03 1
1×4 – (74,93) (74,93) (74,93) – 1 4 0,95 50 4 0,03 0,03 1
1×5 – (74,93) (74,93) (74,93) – 1 5 0,95 50 4 0,03 0,03 1
1×6 – (74,93) (74,93) (74,93) – 1 6 0,95 50 4 0,03 0,03 0,9
1×8 – (74,93) (74,93) (74,93) – 1 8 0,95 50 4 0,03 0,03 0,8
1×10 – (74,93) (74,93) (74,93) – 1 10 0,95 50 4 0,03 0,03 0,5
1×12 – (82,60) (82,60) (82,60) – 1 12 0,95 55 4 0,025 0,025 0,35
1×15 – (82,60) (82,60) (82,60) – 1 15 0,95 60 4 0,025 0,025 0,2
1×16 – (82,60) – – – 1 16 0,95 60 4 0,025 0,25 0,15
1×20 – (82,60) (82,60) (82,60) – 1 20 0,95 60 4 0,02 0,02 0,08
1×25 – (82,60) (82,60) (82,60) – 1 25 0,95 70 4 0,02 0,02 0,04
1×30 – (89,09) (89,09) (89,09) – 1 30 0,95 70 4 0,016 0,016 0,02
1,2×5 – (78,76) (78,76) (78,76) – 1,2 5 1,14 50 4 0,03 0,03 1
1,2×10 – (78,76) (78,76) (78,76) – 1,2 10 1,14 50 4 0,03 0,03 0,8
1,2×15 – (82,60) (82,60) (82,60) – 1,2 15 1,14 55 4 0,025 0,025 0,35
1,2×20 – (82,60) (82,60) (82,60) – 1,2 20 1,14 60 4 0,025 0,025 0,12
1,5×4 – (78,76) (78,76) (78,76) (78,76) 1,5 4 1,44 50 4 0,03 0,03 1
1,5×6 – (78,76) (78,76) (78,76) (78,76) 1,5 6 1,44 50 4 0,03 0,03 1
1,5×8 – (78,76) (78,76) (78,76) (78,76) 1,5 8 1,44 50 4 0,03 0,03 1
1,5×10 – (78,76) (78,76) (78,76) (78,76) 1,5 10 1,44 50 4 0,03 0,03 0,9
1,5×12 – (82,60) (82,60) (82,60) (82,60) 1,5 12 1,44 55 4 0,03 0,03 0,8
1,5×15 – (82,60) (82,60) (82,60) (82,60) 1,5 15 1,44 55 4 0,025 0,025 0,5
1,5×20 – (82,60) (82,60) (82,60) (82,60) 1,5 20 1,44 60 4 0,025 0,025 0,35
1,5×25 – (82,60) (82,60) (82,60) (82,60) 1,5 25 1,44 60 4 0,025 0,025 0,12
1,5×30 – (89,09) (89,09) (89,09) (89,09) 1,5 30 1,44 70 4 0,02 0,02 0,08
1,8×8 – (78,76) (78,76) (78,76) (78,76) 1,8 8 1,74 50 4 0,035 0,035 1
1,8×10 – (78,76) (78,76) (78,76) (78,76) 1,8 10 1,74 50 4 0,035 0,035 0,9
1,8×15 – (82,60) (82,60) (82,60) (82,60) 1,8 15 1,74 50 4 0,035 0,035 0,8
1,8×20 – (82,60) (82,60) (82,60) (82,60) 1,8 20 1,74 55 4 0,03 0,03 0,5
2×4 – (78,76) (78,76) (78,76) (78,76) 2 4 1,91 50 4 0,035 0,035 1
2×6 – (78,76) (78,76) (78,76) (78,76) 2 6 1,91 50 4 0,035 0,035 1
2×8 – (78,76) (78,76) (78,76) (78,76) 2 8 1,91 50 4 0,035 0,035 1
2×10 – (78,76) (78,76) (78,76) (78,76) 2 10 1,91 50 4 0,035 0,035 1
20 2×12 – (82,60) (82,60) (82,60) (82,60) 2 12 1,91 55 4 0,035 0,035 0,9
2×15 – (82,60) (82,60) (82,60) (82,60) 2 15 1,91 55 4 0,035 0,035 0,8
2×16 – – (82,60) – – 2 16 1,91 55 4 0,035 0,035 0,7
2×20 – (82,60) (82,60) (82,60) (82,60) 2 20 1,91 60 4 0,03 0,03 0,5
2×25 – (82,60) (82,60) (82,60) (82,60) 2 25 1,91 70 4 0,03 0,03 0,35
2×30 – (97,35) (97,35) (97,35) (97,35) 2 30 1,91 70 4 0,03 0,03 0,2
2×35 – (107,97) (107,97) (107,97) (107,97) 2 35 1,91 80 4 0,025 0,025 0,08
2×40 – (107,97) (107,97) (107,97) (107,97) 2 40 1,91 80 4 0,025 0,025 0,04
2,5×15 – – (89,09) (89,09) (89,09) 2,5 15 2,41 55 4 0,035 0,035 0,9
2,5×20 – – (89,09) (89,09) (89,09) 2,5 20 2,41 55 4 0,035 0,035 0,8
2,5×25 – – (89,09) (89,09) (89,09) 2,5 25 2,41 60 4 0,03 0,03 0,5
2,5×30 – – (97,35) (97,35) (97,35) 2,5 30 2,41 70 4 0,03 0,03 0,35
3×6 – – (89,09) (89,09) (89,09) 4,5 6 2,91 50 4 0,035 0,035 1
3×8 – – (89,09) (89,09) (89,09) 4,5 8 2,91 50 4 0,035 0,035 1
3×10 – – (89,09) (89,09) (89,09) 4,5 10 2,91 50 4 0,035 0,035 1
3×12 – – (89,09) (89,09) (89,09) 4,5 12 2,91 50 4 0,035 0,035 1
3×15 – – (89,09) (89,09) (89,09) 4,5 15 2,91 55 4 0,035 0,035 1
3×20 – – (89,09) (89,09) (89,09) 4,5 20 2,91 55 4 0,035 0,035 0,9
3×25 – – (89,09) (89,09) (89,09) 4,5 25 2,91 60 4 0,035 0,035 0,8
3×30 – – (97,35) (97,35) (97,35) 4,5 30 2,91 70 4 0,03 0,03 0,5
3×35 – – (107,97) (107,97) (107,97) 4,5 35 2,91 80 4 0,03 0,03 0,35
3×40 – – (107,97) (107,97) (107,97) 4,5 40 2,91 80 4 0,03 0,03 0,35
3×45 – – (115,34) (115,34) (115,34) 4,5 45 2,91 90 4 0,03 0,03 0,2
