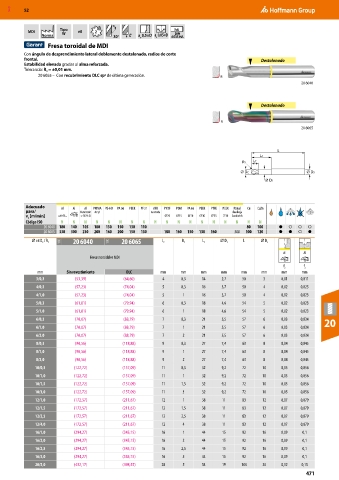

P. 471
MXD 52
MDI Tipo e8 2 h6
W
DIN
Norma 30° e e 6535 HA
a 0,5×D a 0,05 D
Fresa toroidal de MDI
Con ángulo de desprendimiento lateral doblemente destalonado, radios de corte
frontal. Destalonado
Estabilidad elevada gracias al alma reforzada.
Tolerancia: R = ±0,01 mm.
1
20 6065 – Con recubrimiento DLC sp 2 de última generación. R
20 6040
Destalonado
R
20 6065
L
L1
R1 LC
DC DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 6040 180 140 105 180 130 150 130 110 80 100 ● ○ ○ ○
20 6065 330 300 230 200 160 200 150 130 180 160 150 130 160 300 100 120 ● ● ○ ●
⌀ e8 D / R 1 11X 20 6040 11X 20 6065 L c R 1 L 1 ⌀ D 1 L ⌀ D s
C
Fresas toroidales MDI
f z f z
mm Sin revestimiento DLC mm mm mm mm mm mm mm mm
3/0,3 (53,39) (64,60) 4 0,3 14 2,7 50 3 0,01 0,011
4/0,3 (57,23) (74,04) 5 0,3 16 3,7 50 4 0,02 0,023
4/1,0 (57,23) (74,04) 5 1 16 3,7 50 4 0,02 0,023
5/0,3 (61,81) (79,94) 6 0,3 18 4,6 54 5 0,02 0,023
5/1,0 (61,81) (79,94) 6 1 18 4,6 54 5 0,02 0,023
6/0,3 (70,07) (88,79) 7 0,3 21 5,5 57 6 0,03 0,034 20
6/1,0 (70,07) (88,79) 7 1 21 5,5 57 6 0,03 0,034
6/2,0 (70,07) (88,79) 7 2 21 5,5 57 6 0,03 0,034
8/0,3 (90,56) (118,88) 9 0,3 27 7,4 63 8 0,04 0,045
8/1,0 (90,56) (118,88) 9 1 27 7,4 63 8 0,04 0,045
8/2,0 (90,56) (118,88) 9 2 27 7,4 63 8 0,04 0,045
10/0,3 (122,72) (157,09) 11 0,3 32 9,2 72 10 0,05 0,056
10/1,0 (122,72) (157,09) 11 1 32 9,2 72 10 0,05 0,056
10/1,5 (122,72) (157,09) 11 1,5 32 9,2 72 10 0,05 0,056
10/3,0 (122,72) (157,09) 11 3 32 9,2 72 10 0,05 0,056
12/1,0 (172,57) (211,67) 12 1 38 11 83 12 0,07 0,079
12/1,5 (172,57) (211,67) 12 1,5 38 11 83 12 0,07 0,079
12/2,5 (172,57) (211,67) 12 2,5 38 11 83 12 0,07 0,079
12/4,0 (172,57) (211,67) 12 4 38 11 83 12 0,07 0,079
16/1,0 (294,27) (345,15) 16 1 44 15 92 16 0,09 0,1
16/2,0 (294,27) (345,15) 16 2 44 15 92 16 0,09 0,1
16/2,5 (294,27) (345,15) 16 2,5 44 15 92 16 0,09 0,1
16/5,0 (294,27) (345,15) 16 5 44 15 92 16 0,09 0,1
20/5,0 (432,17) (498,55) 20 5 54 19 104 20 0,12 0,15
