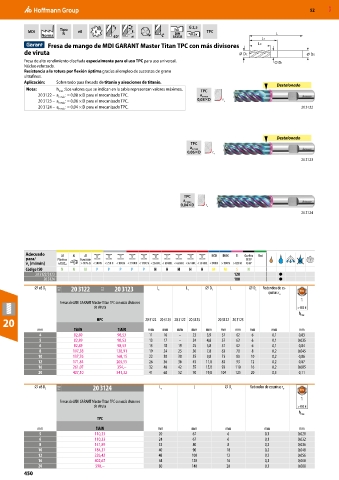

52 MXD

G 2,5
MDI Tipo e8 6 h5 n max TPC L
N
DIN
Norma 40° ≠ 1835 B L1
Fresa de mango de MDI GARANT Master Titan TPC con más divisores LC
de viruta Dc DS
Fresa de alto rendimiento diseñada especialmente para el uso TPC para uso universal. D1
Núcleo reforzado.
Resistencia a la rotura por flexión óptima gracias al empleo de sustratos de grano
ultrafinos.
Aplicación: Sobre todo para fresado de titanio y aleaciones de titanio.
Destalonado
Nota: h máx. : Los valores que se indican en la tabla representan valores máximos. TPC
20 3122 – a e máx. : = 0,08 × D para el mecanizado TPC. a e max
20 3123 – a e máx. : = 0,06 × D para el mecanizado TPC. 0,08 D r v
20 3124 – a e máx. : = 0,04 × D para el mecanizado TPC. 20 3122

Destalonado
TPC
a e max
0,06 D r v
20 3123

TPC
a e max
0,04 D r v
20 3124

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
20 3122/ 3123 120 ●
20 3124 100 ●
⌀ e8 D C 11Z 20 3122 11Z 20 3123 L c L 1 ⌀ D 1 L ⌀ D s Redondeo de es-
quinas r v
Fresas de MDI GARANT Master Titan TPC con más divisores
de viruta
h máx.
20 HPC 20 3122 20 3123 20 3122 20 3123 20 3122 20 3123
mm TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm
4 82,89 98,53 11 16 – 23 3,9 57 62 6 0,1 0,03
5 82,89 98,53 13 17 – 24 4,8 57 62 6 0,1 0,035
6 82,89 98,53 13 18 19 25 5,8 57 62 6 0,1 0,04
8 107,38 128,91 19 24 25 30 7,8 63 70 8 0,2 0,045
10 137,76 168,15 22 30 30 35 9,8 73 80 10 0,2 0,06
12 171,84 203,55 26 36 36 45 11,8 83 93 12 0,2 0,07
16 261,07 354,– 32 48 42 55 15,8 93 110 16 0,2 0,085
20 407,10 541,32 41 60 52 70 19,8 104 125 20 0,3 0,11

⌀ e8 D C 11Z 20 3124 L c L ⌀ D s Redondeo de esquinas r v

Fresas de MDI GARANT Master Titan TPC con más divisores
de viruta
h máx.
TPC
mm TiAlN mm mm mm mm mm
5 110,33 20 67 6 0,1 0,028
6 110,33 24 67 6 0,1 0,032
8 141,89 32 80 8 0,2 0,036
10 184,37 40 90 10 0,2 0,048
12 226,42 48 100 12 0,2 0,056
16 402,67 64 120 16 0,3 0,068
20 590,– 80 140 20 0,3 0,088
450
