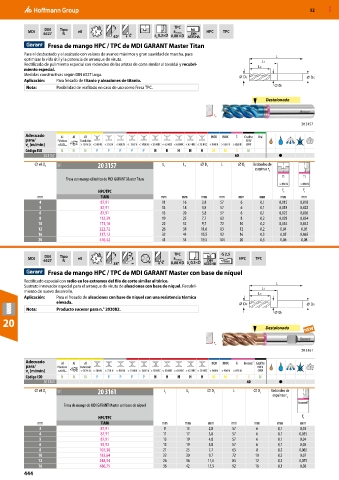

52 MXD

TPC
DIN
MDI 6527 Tipo e8 5 a e max h6 HPC TPC
N
DIN
40° e
a 0,3×D 0,08 D 6535 HA
Fresa de mango HPC / TPC de MDI GARANT Master Titan
Para el desbastado y el acabado con valores de avance máximos y gran suavidad de marcha, para L
optimizar la vida útil y la potencia de arranque de viruta.
Rectificado de pulimiento especial con redondeo de las aristas de corte similar al toroidal y recubri- L1
miento especial. LC
Medidas constructivas según DIN 6527 larga.
Dc DS
Aplicación: Para fresado de titanio y aleaciones de titanio.
Nota: Posibilidad de reafilado en caso de uso como Fresa TPC. D1
Destalonado

r v
20 3157
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
20 3157 60 ●
⌀ e8 D C 11Z 20 3157 L c L 1 ⌀ D 1 L ⌀ D s Redondeo de
esquinas r v
Fresa con mango cilíndrico de MDI GARANT Master Titan

HPC/TPC f z f z
mm TiAlN mm mm mm mm mm mm mm mm
4 87,91 11 16 3,8 57 6 0,1 0,015 0,018
5 87,91 13 18 4,8 57 6 0,1 0,018 0,022
6 87,91 13 20 5,8 57 6 0,1 0,022 0,026
8 112,39 19 25 7,7 63 8 0,2 0,028 0,034
10 171,10 22 32 9,7 72 10 0,2 0,034 0,042
12 222,72 26 38 11,6 83 12 0,2 0,04 0,05
16 317,12 32 44 15,5 92 16 0,3 0,05 0,065
20 476,42 41 54 19,5 104 20 0,3 0,06 0,08

TPC G 2,5
DIN
MDI 6527 Tipo e8 5 a e max h6 n max HPC TPC
N
DIN
38° ≠ 0,08 D a 0,3×D 6535 HB
e
Fresa de mango HPC / TPC de MDI GARANT Master con base de níquel
Rectificado especial con radio en los extremos del filo de corte similar al tórico. L
Sustrato innovador especial para el arranque de viruta de aleaciones con base de níquel. Recubri-
miento de nuevo desarrollo. L1
LC
Aplicación: Para el fresado de aleaciones con base de níquel con una resistencia térmica
elevada. Dc DS
Nota: Producto sucesor para n.° 203082.
D1
20
Destalonado

r v
20 3161

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S S N
20 3161 40 ●
⌀ e8 D C 11Z 20 3161 L c L 1 ⌀ D 1 L ⌀ D s Redondeo de
esquinas r v
Fresa de mango de MDI GARANT Master con base de níquel

HPC/TPC f z
mm TiAlN mm mm mm mm mm mm mm
3 87,91 8 13 2,8 57 6 0,1 0,03
4 87,91 11 17 3,8 57 6 0,1 0,035
5 87,91 13 19 4,8 57 6 0,1 0,04
6 92,92 13 19 5,8 57 6 0,1 0,05
8 107,38 21 25 7,7 63 8 0,2 0,065
10 183,64 22 30 9,7 72 10 0,2 0,07
12 248,54 26 36 11,6 83 12 0,2 0,075
16 486,75 36 42 15,5 92 16 0,3 0,08
444
