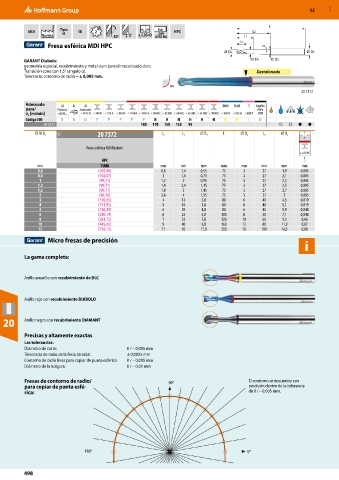

52 MXD

L
MDI Tipo f8 2 h6 HPC L2
H
DIN
a 0,05 D
Norma 30° e 6535 HA L1
LC
Fresa esférica MDI HPC α
DC DS
GARANT Diabolo: D1 D2
geometría especial, recubrimiento y metal duro para el mecanizado duro.
Transición cono con 1,5° (ángulo α). Destalonado
Tolerancia: contorno de radio = ± 0,005 mm.
BN
20 7372
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H M M S N
20 7372 180 170 150 135 95 ○ ○ ● ●
⌀ f8 D C 11X 20 7372 L c L 1 ⌀ D 1 L ⌀ D s L 2 ⌀ D 2

Fresa esférica MDI Diabolo

HPC f z
mm TiAlN mm mm mm mm mm mm mm mm
0,6 (105,90) 0,8 1,4 0,55 75 3 27 1,9 0,005
0,8 (102,07) 1 1,6 0,75 75 3 27 2,1 0,005
1 (99,71) 1,2 2 0,95 75 3 27 2,3 0,005
1,2 (99,71) 1,4 2,4 1,15 75 3 27 2,5 0,005
1,5 (99,71) 1,8 3 1,45 75 3 27 2,7 0,005
2 (96,76) 2,4 4 1,95 75 3 27 3 0,005
3 (150,45) 4 12 2,8 80 6 40 4,3 0,019
4 (151,92) 5 16 3,8 80 6 40 5,1 0,019
5 (156,35) 6 20 4,8 80 6 40 5,9 0,048
6 (210,19) 6 25 5,8 100 8 50 7,1 0,048
8 (281,72) 7 32 7,8 120 10 60 9,3 0,06
10 (445,45) 9 40 9,8 160 12 80 11,9 0,07
12 (758,15) 11 50 11,8 200 16 100 14,5 0,08
Micro fresas de precisión
i

La gama completa:

Anillo amarillo con recubrimiento de DLC

Anillo rojo con recubrimiento DIABOLO

20 Anillo negro con recubrimiento DIAMANT

Precisas y altamente exactas
Las tolerancias:
Diámetro de corte: 0 / – 0,005 mm
Tolerancia de radio de la fresa toroidal: ± 0,0025 mm
Contorno de radio fresa para copiar de punta esférica: 0 / – 0,005 mm
Diámetro de la holgura: 0 / – 0,01 mm

Fresas de contorno de radio/ 90° El contorno se encuentra con
para copiar de punta esfé- precisión dentro de la tolerancia
rica: de 0 / – 0,005 mm.

180° 0°
