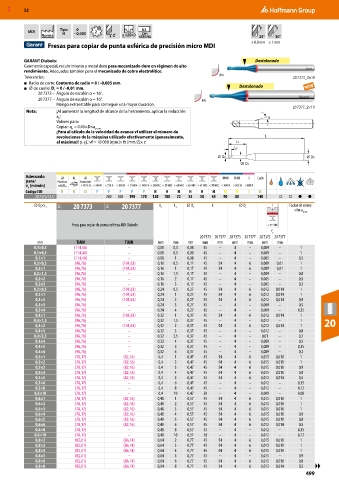

Fresas para copiar de punta esférica de precisión micro MDI
GARANT Diabolo: Destalonado
Geometría especial, recubrimiento y metal duro para mecanizado duro en régimen de alto
rendimiento. Adecuadas también para el mecanizado de cobre electrolítico.
Tolerancias: BN 20 7373_2×10
■ Radio de corte: Contorno de radio = 0 / -0,005 mm.
■ ⌀ de cuello: D = 0 / -0,01 mm. Destalonado
1
20 7373 – Ángulo de escalón α = 16°.
20 7377 – Ángulo de escalón α = 16°. BN
Mango extraestable para conseguir una mayor duración.
20 7377_2×10
Nota: ¡Al aumentar la longitud de alcance de la herramienta, aplicar la reducción
a ! α
p
Valores para:
Copiar: a = 0,05×D×a p corr.
p
¡Para el cálculo de la velocidad de avance vf utilizar el número de
revoluciones de la máquina utilizado efectivamente (generalmente, L
el máximo)! p. ej.: vf = 18 000 [rpm]× fz [mm/Z]× z L1
Lc
DC DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H H M M S N
20 7373/ 7377 200 200 190 170 120 100 72 55 50 45 90 80 140 ○ ○ ● ●
⌀ D ×L 1 11X 20 7373 11X 20 7377 L c L 1 ⌀ D 1 L ⌀ D s Factor de correc-
c
ción a p corr

Fresa para copiar de punta esférica MDI Diabolo
f z
20 7373 20 7377 20 7373 20 7377 20 7373 20 7377
mm TiAlN TiAlN mm mm mm mm mm mm mm mm mm
0,1×0,3 (114,46) – 0,08 0,3 0,08 45 – 4 – 0,009 – 1
0,1×0,5 (114,46) – 0,08 0,5 0,08 45 – 4 – 0,009 – 1
0,1×1 (114,46) – 0,08 1 0,08 45 – 4 – 0,005 – 0,5
0,2×0,5 (96,76) (101,63) 0,16 0,5 0,17 45 54 4 6 0,009 0,01 1
0,2×1 (96,76) (101,63) 0,16 1 0,17 45 54 4 6 0,009 0,01 1
0,2×1,5 (96,76) – 0,16 1,5 0,17 45 – 4 – 0,009 – 0,8
0,2×2 (96,76) – 0,16 2 0,17 45 – 4 – 0,005 – 0,5
0,2×3 (96,76) – 0,16 3 0,17 45 – 4 – 0,005 – 0,2
0,3×0,5 (96,76) (101,63) 0,24 0,5 0,27 45 54 4 6 0,012 0,014 1
0,3×1 (96,76) (101,63) 0,24 1 0,27 45 54 4 6 0,012 0,014 1
0,3×2 (96,76) (101,63) 0,24 2 0,27 45 54 4 6 0,012 0,014 0,9
0,3×3 (96,76) – 0,24 3 0,27 45 – 4 – 0,009 – 0,5
0,3×4 (96,76) – 0,24 4 0,27 45 – 4 – 0,009 – 0,35
0,4×1 (96,76) (101,63) 0,32 1 0,37 45 54 4 6 0,012 0,014 1
0,4×1,5 (96,76) – 0,32 1,5 0,37 45 – 4 – 0,012 – 1 20
0,4×2 (96,76) (101,63) 0,32 2 0,37 45 54 4 6 0,012 0,014 1
0,4×3 (96,76) – 0,32 3 0,37 45 – 4 – 0,012 – 0,8
0,4×3,5 (96,76) – 0,32 3,5 0,37 45 – 4 – 0,01 – 0,7
0,4×4 (96,76) – 0,32 4 0,37 45 – 4 – 0,009 – 0,5
0,4×5 (96,76) – 0,32 5 0,37 45 – 4 – 0,009 – 0,35
0,4×6 (96,76) – 0,32 6 0,37 45 – 4 – 0,009 – 0,2
0,5×1 (78,17) (82,16) 0,4 1 0,47 45 54 4 6 0,015 0,018 1
0,5×2 (78,17) (82,16) 0,4 2 0,47 45 54 4 6 0,015 0,018 1
0,5×3 (78,17) (82,16) 0,4 3 0,47 45 54 4 6 0,015 0,018 0,9
0,5×4 (78,17) (82,16) 0,4 4 0,47 45 54 4 6 0,015 0,018 0,8
0,5×5 (78,17) (82,16) 0,4 5 0,47 45 54 4 6 0,012 0,014 0,5
0,5×6 (78,17) – 0,4 6 0,47 45 – 4 – 0,012 – 0,35
0,5×8 (78,17) – 0,4 8 0,47 45 – 4 – 0,012 – 0,12
0,5×10 (78,17) – 0,4 10 0,47 50 – 4 – 0,009 – 0,08
0,6×1 (78,17) (82,16) 0,48 1 0,57 45 54 4 6 0,015 0,018 1
0,6×2 (78,17) (82,16) 0,48 2 0,57 45 54 4 6 0,015 0,018 1
0,6×3 (78,17) (82,16) 0,48 3 0,57 45 54 4 6 0,015 0,018 1
0,6×4 (78,17) (82,16) 0,48 4 0,57 45 54 4 6 0,015 0,018 0,9
0,6×5 (78,17) (82,16) 0,48 5 0,57 45 54 4 6 0,015 0,018 0,8
0,6×6 (78,17) (82,16) 0,48 6 0,57 45 54 4 6 0,012 0,014 0,5
0,6×8 (78,17) – 0,48 8 0,57 45 – 4 – 0,012 – 0,35
0,6×10 (78,17) – 0,48 10 0,57 50 – 4 – 0,012 – 0,12
0,8×2 (82,01) (86,14) 0,64 2 0,77 45 54 4 6 0,015 0,018 1
0,8×3 (82,01) (86,14) 0,64 3 0,77 45 54 4 6 0,015 0,018 1
0,8×4 (82,01) (86,14) 0,64 4 0,77 45 54 4 6 0,015 0,018 1
0,8×5 (82,01) – 0,64 5 0,77 45 – 4 – 0,015 – 0,9
0,8×6 (82,01) (86,14) 0,64 6 0,77 45 54 4 6 0,015 0,018 0,8
0,8×8 (82,01) (86,14) 0,64 8 0,77 45 54 4 6 0,012 0,014 0,5 ▶▶
