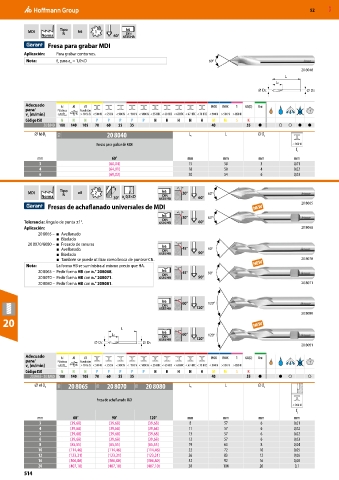

Page 514 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MDI Tipo h6 1 h6
N
DIN
Norma 60° 6535 HA

Fresa para grabar MDI
Aplicación: Para grabar contornos.
Nota: f z para a = 1,0×D 60°
e
20 8040
L
Lc
DC DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 8040 180 140 105 70 60 55 35 40 55 ● ○ ○ ● ●
⌀ h6 D C 11X 20 8040 L c L ⌀ D s
Fresas para grabar de MDI < 900 N
f z
mm 60° mm mm mm mm
3 (60,04) 15 50 3 0,01
4 (64,01) 18 50 4 0,02
6 (69,03) 20 54 6 0,03

Tipo h6
MDI N e8 2 DIN 30° 60°
Norma 30° e 6535 HA 60°
a 0,5×D
20 8065
Fresas de achaflanado universales de MDI
h6 30° 60°
DIN
Tolerancia: Ángulo de punta ±1°. 6535 HB 60°
Aplicación: 20 8068
20 8065 – ■ Avellanado
■ Biselado
20 8070/8080 – ■ Fresado de ranuras h6
■ Avellanado DIN 45° 90°
■ Biselado 6535 HA 90°
■ También se puede utilizar como broca de puntear CN. 20 8070
Nota: La forma HB se suministra al mismo precio que HA.
20 8065 – Pedir forma HB con n.° 208068. h6 45° 90°
DIN
20 8070 – Pedir forma HB con n.° 208071. 6535 HB 90°
20 8080 – Pedir forma HB con n.° 208081. 20 8071

h6 60° 120°
DIN
6535 HA 120°
20 8080
20
L
h6
Lc DIN 60° 120°
6535 HB 120°
DC DS
20 8081
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 8065– 20 8080 180 140 105 70 60 55 35 40 55 ● ● ○ ○
⌀ e8 D C 11X 20 8065 11X 20 8070 11X 20 8080 L c L ⌀ D s

Fresa de achaflanado MDI
< 900 N
f z
mm 60° 90° 120° mm mm mm mm
3 (39,68) (39,68) (39,68) 8 57 6 0,01
4 (39,68) (39,68) (39,68) 11 57 6 0,02
5 (39,68) (39,68) (39,68) 13 57 6 0,02
6 (39,68) (39,68) (39,68) 13 57 6 0,03
8 (85,55) (85,55) (85,55) 19 63 8 0,04
10 (114,46) (114,46) (114,46) 22 72 10 0,05
12 (123,31) (123,31) (123,31) 26 83 12 0,06
16 (306,80) (306,80) (306,80) 32 92 16 0,08
20 (407,10) (407,10) (407,10) 38 104 20 0,1
514
