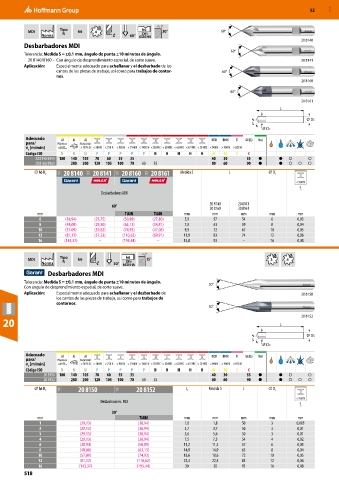

Page 518 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MDI Tipo h6 4 h6 30° 60°
DIN
N
Norma 60° 6535 HB
20 8140
Desbarbadores MDI
60°
Tolerancia: Medida S = ±0,1 mm, ángulo de punta ±10 minutos de ángulo.
20 8140/8160 – Con ángulo de desprendimiento especial, de corte suave. 20 8141
Aplicación: Especialmente adecuado para achaflanar y el desbarbado de los
cantos de las piezas de trabajo, así como para trabajos de contor- 60°
nos.
20 8160
60°
20 8161
L

DS
S
DC
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 8140/ 8141 180 140 105 70 60 55 35 40 30 55 ● ● ○ ○
20 8160/ 8161 280 200 120 105 100 70 60 35 80 60 90 ● ● ○ ○ ○
⌀ h6 D C 11X 20 8140 12X 20 8141 11X 20 8160 12X 20 8161 Medida S L ⌀ D s

< 900 N
f z
Desbarbadores MDI
20 8140 20 8141
60°
20 8160 20 8161
mm TiAlN TiAlN mm mm mm mm mm
6 (38,94) (23,75) (50,89) (27,80) 5,9 57 54 6 0,03
8 (48,08) (29,50) (63,13) (34,81) 7,9 63 59 8 0,04
10 (57,09) (39,82) (74,93) (47,06) 9,9 72 67 10 0,05
12 (81,12) (57,23) (110,62) (69,91) 11,9 83 74 12 0,06
16 (143,37) – (195,44) – 15,8 93 – 16 0,08

Tipo h6
MDI N h6 DIN 15° 3 4
Norma 30° 6535 HA

Desbarbadores MDI
Tolerancia: Medida S = ±0,1 mm, ángulo de punta ±10 minutos de ángulo. 30°
Con ángulo de desprendimiento especial, de corte suave.
Aplicación: Especialmente adecuado para achaflanar y el desbarbado de 20 8150
los cantos de las piezas de trabajo, así como para trabajos de
contornos.
30°
20 8152
20 L

DS
S
DC
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 8150 180 140 105 70 60 55 35 40 30 55 ● ● ○ ○
20 8152 280 200 120 105 100 70 60 35 80 60 90 ● ● ○ ○ ○
⌀ h6 D C 11X 20 8150 11X 20 8152 L c Medida S L ⌀ D s
< 900 N
Desbarbadores MDI
f z
30°
mm TiAlN mm mm mm mm mm
1 (29,13) (38,94) 1,8 1,8 50 3 0,005
2 (29,13) (38,94) 3,7 3,7 50 3 0,01
3 (29,13) (38,94) 5,6 5,6 50 3 0,01
4 (29,13) (38,94) 7,5 7,5 54 4 0,02
6 (38,94) (50,89) 11,2 11,2 57 6 0,03
8 (48,08) (63,13) 14,9 14,9 63 8 0,04
10 (57,09) (74,93) 18,6 18,6 72 10 0,05
12 (81,12) (110,62) 22,4 22,4 83 12 0,06
16 (143,37) (195,44) 30 30 93 16 0,08
