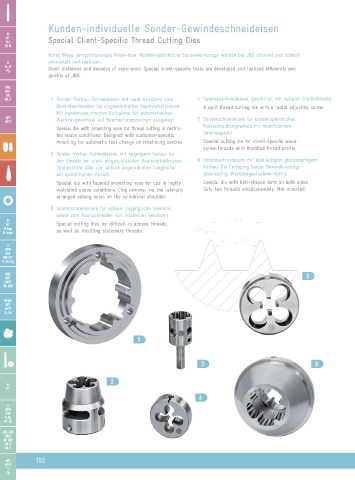

Kunden-individuelle Sonder-Gewindeschneideisen
M
MF Special Client-Specific Thread Cutting Dies
MJ
EG M
Kurze Wege, jahrzehntelanges Know-how: Kunden-spezifische Sonderwerkzeuge werden bei JBO effizient und schnell
G entwickelt und realisiert.
Rc, R Short distances and decades of experience: Special client-specific tools are developed and realized efficiently and
Pg
quickly at JBO.

UNC
UNF
UN
UNJF 1 Sonder-Vorbau-Schneideisen mit zwei Absätzen zum 4 Gewindeschneideisen, geschlitzt, mit radialer Stellschraube.
Gewindeschneiden bei eingeschränkten Raumverhältnissen. A split thread cutting die with a radial adjusting screw.
Mit kundenspezifischer Aufnahme für automatischen
NPT Werkzeugwechsel auf Bearbeitungszentren ausgelegt. 5 Sonderschneideisen für kundenspezifisches
NPTF
Special die with projecting nose for thread cutting in restric- Holzschraubengewinde mit modifiziertem

ted space conditions. Designed with customer-specific Gewindeprofil.
mounting for automatic tool change on machining centres. Special cutting die for client-specific wood-
screw threads with modified thread profile.
2 Sonder-Vorbau-Schneideisen mit kegeligem Vorbau für
den Einsatz bei stark eingeschränkten Raumverhältnissen. 6 Sonderschneideisen mit beidseitigem glockenartigem
Späneabfuhr über die seitlich angeordneten Langlöcher Vorbau. Die Fertigung beider Gewinde erfolgt
am zylindrischen Absatz. gleichzeitig. Werkzeugaufnahme mittig.
Special die with tapered projecting nose for use in highly Special die with bell-shaped form on both sides.
restricted space conditions. Chip removal via the laterally Cuts two threads simultaneously. Mid-mounted.
arranged oblong holes on the cylindrical shoulder.

3 Sonderschneideisen für schwer zugängliche Gewinde,
sowie zum Nachschneiden von ortsfesten Gewinden.
M
MF Special cutting dies for difficult to access threads,
M keg. as well as recutting stationary threads.
M taper
G
BSW
BSF
DIN 477
R, BA, Pg

UNC 5
UNF
UNEF
UN, UNS
NPSM
NPT
NPTF
Tr, Rd

1

3 6

2
M
MF
4
G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UN, UNS
UNJC
UNJF
NPT 152
