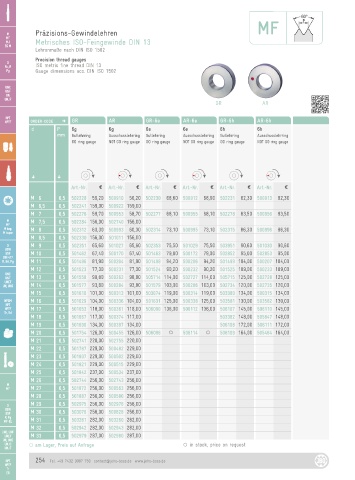

Page 254 - JBO-Katalog-2022
P. 254
GF
MF
M Präzisions-Gewindelehren
MF
MJ Metrisches ISO-Feingewinde DIN 13
EG M
Lehrenmaße nach DIN ISO 1502
Precision thread gauges
G
Rc, R ISO metric fine thread DIN 13
Pg Gauge dimensions acc. DIN ISO 1502
UNC
UNF
UN
UNJF
GR AR
NPT
NPTF ORDER-CODE D GR AR GR-6e AR-6e GR-6h AR-6h
d P 6g 6g 6e 6e 6h 6h
mm Gutlehrring Ausschusslehrring Gutlehrring Ausschusslehrring Gutlehrring Ausschusslehrring
GO ring gauge NOT GO ring gauge GO ring gauge NOT GO ring gauge GO ring gauge NOT GO ring gauge
G G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 6 0,5 502228 56,20 500910 56,20 502230 68,60 500912 68,60 502231 82,30 500913 82,30
M 6,5 0,5 502241 159,00 500922 159,00
M 7 0,5 502276 58,70 500953 58,70 502277 68,10 500955 68,10 502278 83,50 500956 83,50
M M 7,5 0,5 502284 156,00 502740 156,00
MF
M keg. M 8 0,5 502312 60,30 500993 60,30 502314 73,10 500995 73,10 502315 86,30 500996 86,30
M taper
M 8,5 0,5 502330 156,00 501011 156,00
G M 9 0,5 502351 65,60 501027 65,60 502353 75,50 501029 75,50 503951 90,60 501030 90,60
BSW
BSF M 10 0,5 501462 67,40 500170 67,40 501463 79,00 500172 79,00 502852 95,00 502853 95,00
DIN 477
R, BA, Pg M 11 0,5 501496 81,90 500204 81,90 501498 94,20 500206 94,20 501499 104,00 500207 104,00
M 12 0,5 501523 77,30 500231 77,30 501524 90,20 500232 90,20 501525 109,00 500233 109,00
UNC
UNF M 13 0,5 501558 98,80 500262 98,80 505714 114,00 502727 114,00 505715 125,00 502728 125,00
UNEF
UN, UNS M 14 0,5 501577 93,80 500284 93,80 501579 103,00 500286 103,00 502734 120,00 502735 120,00
M 15 0,5 501610 101,00 500313 101,00 503074 119,00 500314 119,00 503380 134,00 500315 134,00
NPSM M 16 0,5 501629 104,00 500336 104,00 501631 125,00 500338 125,00 503581 130,00 503582 130,00
NPT
NPTF M 17 0,5 501653 118,00 500361 118,00 506090 136,00 506112 136,00 506107 145,00 506110 145,00
Tr, Rd
M 18 0,5 501667 117,00 500374 117,00 503382 148,00 505847 148,00
M 19 0,5 501690 134,00 500397 134,00 506108 172,00 506111 172,00
M 20 0,5 501754 126,00 500455 126,00 506096 ○ 506114 ○ 506109 164,00 505464 164,00
M 21 0,5 502741 220,00 502755 220,00
M 22 0,5 501787 229,00 500482 229,00
M 23 0,5 501807 229,00 500502 229,00
M 24 0,5 501821 229,00 500515 229,00
M 25 0,5 501842 237,00 500534 237,00
M 26 0,5 502744 256,00 502743 256,00
M
MF M 27 0,5 501872 256,00 500563 256,00
M 28 0,5 501887 256,00 500580 256,00
G M 29 0,5 502975 256,00 502976 256,00
BSW
BSF M 30 0,5 503070 256,00 500628 256,00
R, Pg
MF-EL M 31 0,5 503261 282,00 503260 282,00
M 32 0,5 502942 282,00 502943 282,00
UNC, UNF
UNEF M 33 0,5 502979 287,00 502980 287,00
UN, UNS
UNJC am Lager, Preis auf Anfrage in stock, price on request
UNJF
NPT 254 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
