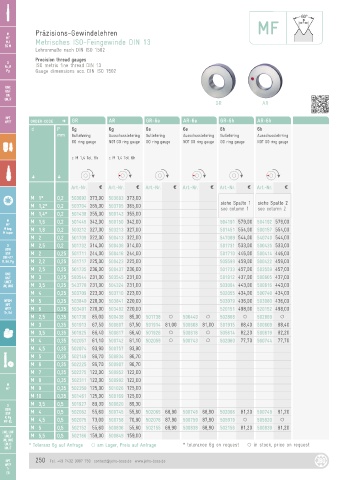

P. 250

GF GF
                                                                                           MF

   M M       Präzisions-Gewindelehren
   MJ MF
   MJ
   EG-M      Metrisches ISO-Feingewinde DIN 13
   EG M
   MF
             Lehrenmaße nach DIN ISO 1502
             Precision thread gauges
    G G
   Rc, R     ISO metric fine thread DIN 13
   Rc
   Pg Pg     Gauge dimensions acc. DIN ISO 1502
   UNC
   UNC
   UNF
   UNF
   UNJF
   UN
   UN
   UNJF
                                                                             GR              AR
   NPT
   NPT
   NPTF     ORDER-CODE   D  GR         AR           GR-6e        AR-6e        GR-6h        AR-6h
   NPTF
            d        P    6g           6g           6e           6e           6h           6h
                     mm   Gutlehrring  Ausschusslehrring  Gutlehrring  Ausschusslehrring  Gutlehrring  Ausschusslehrring
                          GO ring gauge  NOT GO ring gauge  GO ring gauge  NOT GO ring gauge  GO ring gauge  NOT GO ring gauge
   GL/
  Kombi

                          ≤ M 1,4 Tol. 6h   ≤ M 1,4 Tol. 6h
            G        G
                          Art.-Nr.  a  Art.-Nr.  a  Art.-Nr.  a  Art.-Nr.  a  Art.-Nr.  a  Art.-Nr.  a

            M 1*     0,2  503692 373,00 503693 373,00
   SE                                                                          siehe Spalte 1  siehe Spalte 2
            M 1,2*   0,2  503704 365,00 503705 365,00                          see column 1  see column 2
            M 1,4*   0,2  501438 355,00 500143 355,00
   M M      M 1,6    0,2  501445 342,00 500150 342,00                         504191 579,00 504192 579,00
   MF MF
  M keg.    M 1,8    0,2  503212 327,00 503213 327,00                         501451 554,00 500157 554,00
  M keg.
  M taper
  M taper
            M 2      0,2  501709 322,00 500413 322,00                         547089 544,00 540740 544,00
   G G      M 2,5    0,2  501732 314,00 500436 314,00                         501731 533,00 500435 533,00
   BSW
   BSW
   BSF      M 2      0,25  501711 244,00 500416 244,00                        501710 446,00 500414 446,00
   BSF
  DIN 477
  DIN477
  R, BA, Pg
  R, BA, Pg  M 2,2   0,25 501717 225,00 500423 225,00                         505599 459,00 500422 459,00
            M 2,5    0,25 501735 236,00 500437 236,00                         501733 457,00 503559 457,00
   UNC
   UNC
   UNF      M 3      0,25 503544 231,00 503545 231,00                         501912 437,00 500605 437,00
   UNF
   UNEF
   UNEF
  UN, UNS   M 3,5    0,25 543778 231,00 504324 231,00                         503004 443,00 500616 443,00
  UN/UNS
            M 4      0,25 503709 223,00 503710 223,00                         502055 434,00 500740 434,00
   NPSM     M 5      0,25 503840 220,00 503841 220,00                         503079 436,00 503080 436,00
   NPT
   NPTF     M 6      0,25 503491 220,00 503492 220,00                         520151 498,00 520152 498,00
   Tr, Rd
            M 2,5    0,35 501736  85,00 500438  85,00 501738 ○   500440 ○     502868 ○     502869 ○
            M 3      0,35  501913  67,50 500607  67,50 501914 81,00  500608 81,00  501915  88,40 500609  88,40
            M 3,5    0,35 501925  66,40 500617  66,40 501926 ○   500618 ○     505614  82,20 500619  82,20
            M 4      0,35 502057  61,10 500742  61,10 502059 ○   500743 ○     502060  77,70 500744  77,70
            M 4,5    0,35 502074  93,90 500757  93,90
            M 5      0,35 502149  96,70 500834  96,70
            M 6      0,35 502225  96,70 500907  96,70
            M 7      0,35 502275 122,00 500952 122,00
            M 8      0,35  502311 122,00 500992 122,00
   M
   MF       M 9      0,35 502350 125,00 501026 125,00
   MF
            M 10     0,35 501461 125,00 500169 125,00
    G       M 3,5    0,5  501927  89,30 500620  89,30
   BSW
   BSF      M 4      0,5  502062  55,60 500745  55,60 502065 68,90  500748 68,90  502066  81,20 500749  81,20
   R, Pg                                                                      505919 ○     505920 ○
  MF-EL     M 4,5    0,5  502075  73,00 500758  70,90 502076 87,90  500759 87,90
            M 5      0,5  502152  55,60 500836  55,60 502155 68,90  500838 68,90  502156  81,20 500839  81,20
  UNC, UNF
   UNEF     M 5,5    0,5  502166 159,00 500849 159,00
  UN, UNS
   UNJC    * Toleranz 6g auf Anfrage     am Lager, Preis auf Anfrage  * tolerance 6g on request     in stock, price on request
   UNJF
   NPT       250   Tel. +49 7432 9087 750  contact@johs-boss.de  www.johs-boss.de
