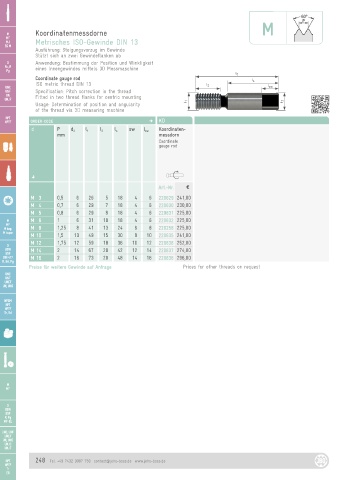

Page 248 - JBO-Katalog-2022

GF GF
M

M M Koordinatenmessdorne
MJ MF
EG-M Metrisches ISO-Gewinde DIN 13
MJ
MF
EG M
Ausführung: Steigungsverzug im Gewinde
Stützt sich an zwei Gewindeflanken ab
G G Anwendung: Bestimmung der Position und Winkligkeit
Rc
Rc, R eines Innengewindes mittels 3D Messmaschine
Pg Pg
l 1
Coordinate gauge rod l s
ISO metric thread DIN 13
UNC
UNC l 2 l sw
UNF
UNF Specification: Pitch correction in the thread
UNJF Fitted in two thread flanks for centric mounting
UN
UNJF
UN
Usage: Determination of position and angularity d 1 d 2
of the thread via 3D measuring machine
NPT
NPT
NPTF
NPTF ORDER-CODE D KD
d P d 2 l 1 l 2 l s sw l sw Koordinaten-
mm messdorn
Coordinate
GL/ gauge rod
Kombi
G
Art.-Nr. a
M 3 0,5 6 26 5 18 4 6 220629 241,00
SE
M 4 0,7 6 29 7 18 4 6 220630 230,00
M 5 0,8 6 29 8 18 4 6 220631 225,00
M M M 6 1 6 31 10 18 4 6 220632 225,00
MF MF
M keg. M 8 1,25 8 41 13 24 6 8 220258 225,00
M keg.
M taper
M taper
M 10 1,5 10 49 15 30 8 10 220635 241,00
M 12 1,75 12 59 18 36 10 12 220636 252,00
G G
BSW M 14 2 14 67 20 42 12 14 220637 274,00
BSW
BSF
BSF
DIN 477 M 16 2 16 73 20 48 14 16 220638 296,00
DIN477
R, BA, Pg
R, BA, Pg
Preise für weitere Gewinde auf Anfrage Prices for other threads on request
