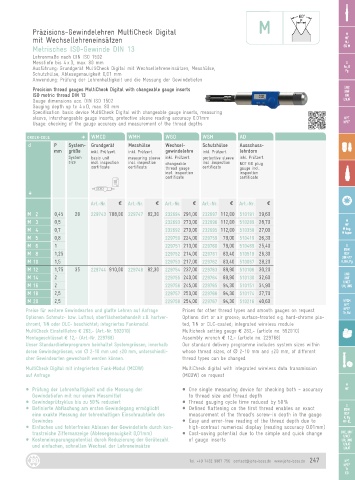

Page 247 - JBO-Katalog-2022

GF GF
M
Präzisions-Gewindelehren MultiCheck Digital M M
mit Wechsellehreneinsätzen EG-M
MJ MF
MJ
MF
Metrisches IS0-Gewinde DIN 13 EG M
Lehrenmaße nach DIN ISO 1502
Messtiefe bis 4 x D, max. 80 mm G G
Rc
Ausführung: Grundgerät MultiCheck Digital mit Wechsellehreneinsätzen, Messhülse, Rc, R
Pg Pg
Schutzhülse, Ablesegenauigkeit 0,01 mm
Anwendung: Prüfung der Lehrenhaltigkeit und die Messung der Gewindetiefen
UNC
Precision thread gauges MultiCheck Digital with changeable gauge inserts UNC
UNF
UNF
ISO metric thread DIN 13 UNJF
UN
UN
Gauge dimensions acc. DIN ISO 1502 UNJF
Gauging depth up to 4 x D, max. 80 mm
Specification: basic device MultiCheck Digital with changeable gauge inserts, measuring
sleeve, interchangeable gauge inserts, protective sleeve reading accuracy 0.01mm NPT
NPT
NPTF
Usage: checking of the gauge accuracy and measurement of the thread depths NPTF
ORDER-CODE D WMCD WMH WGD WSH AD
d P System- Grundgerät Messhülse Wechsel- Schutzhülse Ausschuss- GL/
mm größe inkl. Prüfzert. inkl. Prüfzert. gewindelehre inkl. Prüfzert. lehrdorn Kombi
System basic unit measuring sleeve inkl. Prüfzert. protective sleeve inkl. Prüfzert.
size incl. inspection incl. inspection changeable incl .inspection NOT GO plug
certificate certificate thread gauge certificate gauge incl.
incl. inspection inspection
certificate certificate
G
SE
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 2 0,45 28 229743 708,00 229747 82,30 232694 291,00 232697 112,00 510191 39,60
M M
M 3 0,5 232693 273,00 232696 112,00 510289 28,70 MF MF
M keg.
M 4 0,7 232692 270,00 232695 112,00 510358 27,00 M keg.
M taper
M taper
M 5 0,8 229750 224,00 229759 79,00 510419 26,30
M 6 1 229751 213,00 229760 79,00 510469 25,40 G G
BSW
BSW
M 8 1,25 229752 214,00 229761 83,40 510519 26,30 BSF
BSF
DIN 477
DIN477
M 10 1,5 229753 217,00 229762 83,40 510067 28,20 R, BA, Pg
R, BA, Pg
M 12 1,75 35 229744 910,00 229748 82,30 229754 237,00 229763 89,90 510106 30,20
UNC
UNC
M 14 2 229755 240,00 229764 89,90 510130 32,60 UNF
UNF
UNEF
UNEF
M 16 2 229756 245,00 229765 94,30 510151 34,90 UN/UNS
UN, UNS
M 18 2,5 229757 250,00 229766 94,30 510174 37,70
M 20 2,5 229758 254,00 229767 94,30 510216 40,60 NPSM
NPT
NPTF
Preise für weitere Gewindearten und glatte Lehren auf Anfrage Prices for other thread types and smooth gauges on request Tr, Rd
Optionen: Schmutz- bzw. Luftnut; oberflächenbehandelt z.B. hartver- Options: dirt or air groove; surface-treated e.g. hard-chrome pla-
chromt, TiN oder DLC- beschichtet; integriertes Funkmodul ted, TiN or DLC-coated; integrated wireless module
MultiCheck Einstelllehre a 263,- (Art.-Nr. 592010) Multicheck setting gauge a 263,- (article no. 592010)
Montageschlüssel a 12,- (Art.-Nr. 229768) Assembly wrench a 12,- (article no. 229768)
Unser Standardlieferprogramm beinhaltet Systemgrössen, innerhalb Our standard delivery programme includes system sizes within
deren Gewindegrössen, von Ø 2-10 mm und ≤20 mm, unterschiedli- whose thread sizes, of Ø 2-10 mm and ≤20 mm, of different
cher Gewindearten gewechselt werden können. thread types can be changed.
MultiCheck Digital mit integriertem Funk-Modul (MCDW) MultiCheck digital with integrated wireless data transmission
auf Anfrage (MCDW) on request
M
M
M Prüfung der Lehrenhaltigkeit und die Messung der M One single measuring device for checking both - accuracy MF
Gewindetiefen mit nur einem Messmittel to thread size and thread depth
M Gewindeprüfzyklus bis zu 50 % reduziert M Thread gauging cycle time reduced by 50 %
G
M Definierte Abflachung am ersten Gewindegang ermöglicht M Defined flattening on the first thread enables an exact BSW
eine exakte Messung der lehrenhaltigen Einschraubtiefe des measurement of the thread‘s screw-in depth in the gauge BSF
R, Pg
Gewindes M Easy and error-free reading of the thread depth due to MF-EL
M Einfaches und fehlerfreies Ablesen der Gewindetiefe durch kon- high-contrast numerical display (reading accuracy 0.01mm)
trastreiche Ziffernanzeige (Ablesegenauigkeit 0,01mm) M Cost-saving potential due to the simple and quick change UNC, UNF
UNEF
M Kosteneinsparungspotential durch Reduzierung der Gerätezahl of gauge inserts UN, UNS
und einfachen, schnellen Wechsel der Lehreneinsätze UNJC
UNJF
Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de 247 NPT
