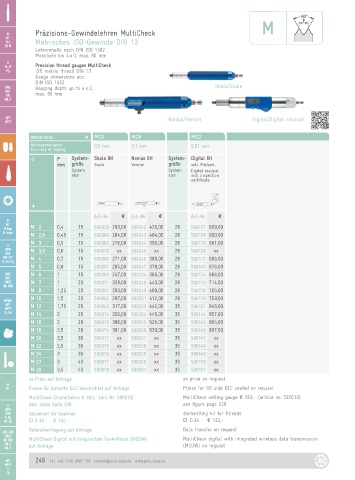

M M Präzisions-Gewindelehren MultiCheck
MJ MF
MJ
EG-M Metrisches ISO-Gewinde DIN 13
EG M
MF
Lehrenmaße nach DIN ISO 1502
Messtiefe bis 4 x D, max. 80 mm
G G
Rc, R Precision thread gauges MultiCheck
Rc
Pg Pg ISO metric thread DIN 13
Gauge dimensions acc.
DIN ISO 1502
UNC Gauging depth up to 4 x D, Skala/Scale
UNC
UNF
UNF
UNJF max. 80 mm
UN
UNJF
UN
NPT
NPT Nonius/Vernier Digital/Digital readout
NPTF
NPTF
ORDER-CODE D MCS MCN MCD
GL/ Ablesegenauigkeit 0,5 mm 0,1 mm 0,01 mm
Kombi Accuracy of reading
d P System- Skala 6H Nonius 6H System- Digital 6H
mm größe Scale Vernier größe inkl. Prüfzert.
System System Digital readout
size size incl. inspection
certificate

SE
G
Art.-Nr. a Art.-Nr. a Art.-Nr. a
M M
MF MF
M keg.
M keg. M 2 0,4 15 590035 293,00 590242 426,00 28 590137 699,00
M taper
M taper
M 2,5 0,45 15 590069 284,00 590243 404,00 28 590138 690,00
M 3 0,5 15 590005 276,00 590244 396,00 28 590119 681,00
G G
BSW
BSW M 3,5 0,6 15 590070 xx 590245 xx 28 590139 xx
BSF
BSF
DIN 477 M 4 0,7 15 590006 271,00 590246 389,00 28 590117 686,00
DIN477
R, BA, Pg
R, BA, Pg
M 5 0,8 15 590007 265,00 590247 378,00 28 590140 676,00
UNC
UNC M 6 1 15 590000 247,00 590234 366,00 28 590114 666,00
UNF
UNF
UNEF
UNEF M 7 1 20 590071 328,00 590248 440,00 28 590115 714,00
UN/UNS
UN, UNS
M 8 1,25 20 590001 293,00 590249 409,00 28 590116 705,00
M 10 1,5 20 590002 297,00 590251 412,00 28 590118 709,00
NPSM
NPT M 12 1,75 25 590003 317,00 590253 442,00 35 590121 846,00
NPTF
Tr, Rd M 14 2 25 590014 320,00 590254 445,00 35 590144 857,00
M 16 2 28 590015 386,00 590255 525,00 35 590145 885,00
M 18 2,5 28 590074 391,00 590256 530,00 35 590146 897,00
M 20 2,5 36 590017 xx 590257 xx 35 590147 xx
M 22 2,5 36 590075 xx 590258 xx 35 590148 xx
M 24 3 36 590076 xx 590259 xx 35 590149 xx
M 27 3 43 590077 xx 590260 xx 35 590150 xx
M 30 3,5 43 590078 xx 590261 xx 35 590151 xx
xx Preis auf Anfrage xx price on request
M M
MF Preise für Gutseite DLC beschichtet auf Anfrage Prices for GO side DLC coated on request
MultiCheck Einstelllehre a 263,- (Art.-Nr. 592010) MultiCheck setting gauge a 263,- (article no. 592010)
G Abb. siehe Seite 228 see figure page 228
BSW
BSF Abziehset für Gewinde dismantling kit for threads
R, Pg
MF-EL Ø 2-24 a 132,- Ø 2-24 a 132,-
Datenübertragung auf Anfrage Data transfer on request
UNC, UNF
UNEF
UN, UNS MultiCheck Digital mit integriertem Funk-Modul (MCDW) MultiCheck digital with integrated wireless data transmission
UNJC auf Anfrage (MCDW) on request
UNJF
NPT 246 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
