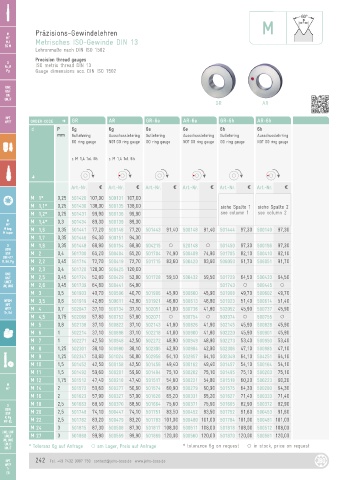

Page 242 - JBO-Katalog-2022

GF GF
M

M M Präzisions-Gewindelehren
MJ MF
MJ
EG-M Metrisches ISO-Gewinde DIN 13
MF
EG M
Lehrenmaße nach DIN ISO 1502
Precision thread gauges
G G
Rc, R ISO metric thread DIN 13
Rc
Pg Pg Gauge dimensions acc. DIN ISO 1502
UNC
UNC
UNF
UNF
UN
UNJF
UNJF
UN
GR AR
NPT
NPT
NPTF ORDER-CODE D GR AR GR-6e AR-6e GR-6h AR-6h
NPTF
d P 6g 6g 6e 6e 6h 6h
mm Gutlehrring Ausschusslehrring Gutlehrring Ausschusslehrring Gutlehrring Ausschusslehrring
GO ring gauge NOT GO ring gauge GO ring gauge NOT GO ring gauge GO ring gauge NOT GO ring gauge
GL/
Kombi
≤ M 1,4 Tol. 6h ≤ M 1,4 Tol. 6h
G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a

M 1* 0,25 501426 107,00 500131 107,00
SE
M 1,1* 0,25 501430 138,00 500135 138,00 siehe Spalte 1 siehe Spalte 2
M 1,2* 0,25 501431 99,90 500136 99,90 see column 1 see column 2
M M M 1,4* 0,3 501434 89,30 500139 89,30
MF MF
M keg.
M keg. M 1,6 0,35 501441 77,20 500146 77,20 501443 91,40 500148 91,40 501444 97,30 500149 97,30
M taper
M taper
M 1,7 0,35 501446 94,30 500151 94,30
G G M 1,8 0,35 501448 68,90 500154 68,90 504215 ○ 520148 ○ 501450 97,30 500156 97,30
BSW
BSW
BSF
BSF M 2 0,4 501700 65,20 500404 65,20 501704 74,90 500409 74,90 501705 82,10 500410 82,10
DIN 477
DIN477
R, BA, Pg
R, BA, Pg M 2,2 0,45 501714 72,70 500419 72,70 501715 83,60 500420 83,60 506050 91,70 506051 91,70
M 2,3 0,4 501720 120,00 500425 120,00
UNC
UNC
UNF M 2,5 0,45 501724 52,80 500429 52,80 501728 59,50 500432 59,50 501729 64,50 500433 64,50
UNF
UNEF 501743 ○ 500445 ○
UNEF
UN, UNS M 2,6 0,45 501739 64,80 500441 64,80
UN/UNS
M 3 0,5 501903 40,70 500596 40,70 501906 45,90 500600 45,90 501908 49,70 500602 49,70
NPSM M 3,5 0,6 501919 42,80 500611 42,80 501921 46,80 500613 46,80 501923 51,40 500614 51,40
NPSM
NPT
NPT
NPTF M 4 0,7 502047 37,10 500734 37,10 502051 41,80 500736 41,80 502052 45,90 500737 45,90
NPTF
Tr, Rd
Tr, Rd
M 4,5 0,75 502069 57,80 500752 57,80 502071 ○ 500754 ○ 503374 ○ 500755 ○
M 5 0,8 502138 37,10 500822 37,10 502143 41,80 500826 41,80 502145 45,90 500828 45,90
M 6 1 502214 37,10 500896 37,10 502218 41,80 500900 41,80 502220 45,90 500901 45,90
M 7 1 502271 42,50 500948 42,50 502272 48,90 500949 48,90 502273 53,40 500950 53,40
M 8 1,25 502301 38,10 500980 38,10 502305 42,90 500984 42,90 502306 47,10 500985 47,10
M 9 1,25 502347 50,80 501024 50,80 502956 64,10 502957 64,10 502349 64,10 504251 64,10
M 10 1,5 501452 42,50 500158 42,50 501456 49,40 500162 49,40 501457 54,10 500164 54,10
M 11 1,5 501492 59,60 500201 59,60 501494 75,10 500202 75,10 501495 75,10 500203 75,10
M 12 1,75 501512 47,40 500218 47,40 501517 54,80 500221 54,80 501518 60,20 500223 60,20
M M
MF M 14 2 501572 50,60 500277 50,60 501574 60,90 500279 60,90 501575 64,30 500280 64,30
M 16 2 501623 57,90 500327 57,90 501626 65,20 500331 65,20 501627 71,40 500333 71,40
G
BSW M 18 2,5 501663 68,50 500370 68,50 501664 75,60 500371 75,60 501665 82,90 500372 82,90
BSW
BSF
BSF
R, Pg M 20 2,5 501748 74,10 500447 74,10 501751 83,50 500452 83,50 501752 91,60 500453 91,60
R, Pg
MF-EL M 22 2,5 501782 83,20 500479 83,20 501783 101,00 500480 101,00 501784 101,00 500481 101,00
MF-EL
M 24 3 501815 87,30 500508 87,30 501817 108,00 500511 108,00 501818 108,00 500512 108,00
UNC, UNF
UNC, UNF
UNEF
UNJC M 27 3 501868 99,90 500559 99,90 501869 120,00 500560 120,00 501870 120,00 500561 120,00
UNJF
UN, UNS
UNEF
UNJC * Toleranz 6g auf Anfrage  am Lager, Preis auf Anfrage * tolerance 6g on request  in stock, price on request
UN
UNJF
NPT
NPT 242 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
