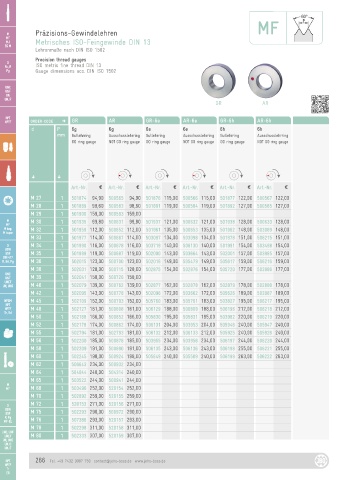

P. 266
GF
MF
M Präzisions-Gewindelehren
MF
MJ Metrisches ISO-Feingewinde DIN 13
EG M
Lehrenmaße nach DIN ISO 1502
Precision thread gauges
G
Rc, R ISO metric fine thread DIN 13
Pg Gauge dimensions acc. DIN ISO 1502
UNC
UNF
UN
UNJF
GR AR
NPT
NPTF ORDER-CODE D GR AR GR-6e AR-6e GR-6h AR-6h
d P 6g 6g 6e 6e 6h 6h
mm Gutlehrring Ausschusslehrring Gutlehrring Ausschusslehrring Gutlehrring Ausschusslehrring
GO ring gauge NOT GO ring gauge GO ring gauge NOT GO ring gauge GO ring gauge NOT GO ring gauge
G G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 27 1 501874 94,90 500565 94,90 501876 115,00 500566 115,00 501877 122,00 500567 122,00
M 28 1 501889 98,60 500583 98,60 501891 119,00 500584 119,00 501892 127,00 500585 127,00
M 29 1 501900 159,00 500593 159,00
M M 30 1 501935 99,80 500631 99,80 501937 121,00 500632 121,00 501938 128,00 500633 128,00
MF
M keg. M 32 1 501959 112,00 500652 112,00 501961 135,00 500653 135,00 501962 148,00 503089 148,00
M taper
M 33 1 501977 114,00 500667 114,00 503097 134,00 503098 134,00 501978 151,00 506215 151,00
G M 34 1 501990 116,00 500678 116,00 503719 140,00 506130 140,00 501991 154,00 503498 154,00
BSW
BSF M 35 1 501999 119,00 500687 119,00 502000 143,00 503664 143,00 502001 157,00 503985 157,00
DIN 477
R, BA, Pg M 36 1 502015 123,00 500700 123,00 502016 149,00 505479 149,00 505617 159,00 506216 159,00
M 38 1 502031 128,00 500715 128,00 502875 154,00 502876 154,00 505720 177,00 503986 177,00
UNC
UNF M 39 1 502041 158,00 500726 158,00
UNEF
UN, UNS M 40 1 502079 139,00 500762 139,00 502877 162,00 502878 162,00 502879 178,00 502880 178,00
M 42 1 502095 143,00 500778 143,00 502096 172,00 503602 172,00 505626 189,00 503987 189,00
NPSM M 45 1 502109 152,00 500793 152,00 505760 183,00 505761 183,00 503827 195,00 506217 195,00
NPT
NPTF M 48 1 502127 161,00 500808 161,00 506129 188,00 500809 188,00 506196 212,00 506218 212,00
Tr, Rd
M 50 1 502168 166,00 500852 166,00 505830 195,00 505831 195,00 503982 220,00 506219 220,00
M 52 1 502178 174,00 500862 174,00 506131 204,00 503953 204,00 505946 240,00 505947 240,00
M 55 1 502794 181,00 502793 181,00 506132 212,00 506133 212,00 505925 240,00 505926 240,00
M 56 1 502200 185,00 500878 185,00 503955 234,00 503956 234,00 506197 244,00 506220 244,00
M 58 1 502209 191,00 500890 191,00 506135 243,00 506136 243,00 506198 255,00 506221 255,00
M 60 1 502245 198,00 500924 198,00 505649 240,00 505509 240,00 506199 263,00 506222 263,00
M 62 1 506643 234,00 500932 234,00
M 64 1 504044 240,00 504314 240,00
M 65 1 503522 244,00 500941 244,00
M
MF M 68 1 503496 252,00 520154 252,00
M 70 1 502892 259,00 520155 259,00
M 72 1 520153 271,00 520156 271,00
G
BSW M 75
BSF 1 502293 290,00 500972 290,00
R, Pg M 76
MF-EL 1 507386 293,00 520157 293,00
M 78 1 502298 311,00 520158 311,00
UNC, UNF
UNEF M 80 1 502333 307,00 520159 307,00
UN, UNS
UNJC
UNJF
NPT 266 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
