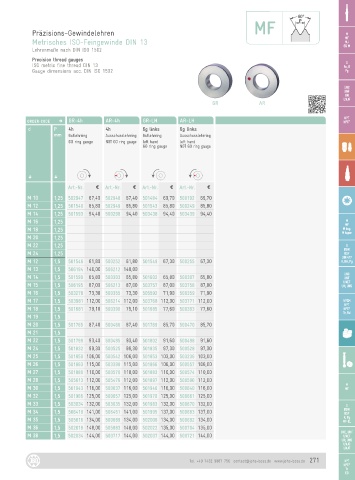

Page 271 - JBO-Katalog-2022

GF
MF
Präzisions-Gewindelehren M
Metrisches ISO-Feingewinde DIN 13 MF
MJ
Lehrenmaße nach DIN ISO 1502 EG M
Precision thread gauges
G
ISO metric fine thread DIN 13 Rc, R
Gauge dimensions acc. DIN ISO 1502 Pg

UNC
UNF
UN
UNJF
GR AR
NPT
ORDER-CODE D GR-4h AR-4h GR-LH AR-LH NPTF
d P 4h 4h 6g links 6g links
mm Gutlehrring Ausschusslehrring Gutlehrring Ausschusslehrring
GO ring gauge NOT GO ring gauge left hand left hand
GO ring gauge NOT GO ring gauge

G G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a

M 10 1,25 502947 67,40 502948 67,40 501484 69,70 500192 69,70
M 12 1,25 501540 85,80 502949 85,80 501543 85,80 500249 85,80
M 14 1,25 501593 94,40 500298 94,40 503438 94,40 503439 94,40
M 16 1,25 M
MF
M 18 1,25 M keg.
M taper
M 20 1,25
M 22 1,25 G
BSW
M 24 1,25 BSF
DIN 477
M 12 1,5 501546 61,80 500252 61,80 501549 67,30 500255 67,30 R, BA, Pg
M 13 1,5 506194 140,00 506212 140,00
M 14 1,5 501599 65,80 500303 65,80 501602 65,80 500307 65,80 UNC
UNF
UNEF
M 15 1,5 506195 87,00 506213 87,00 503757 87,00 503758 87,00 UN, UNS
M 16 1,5 503278 73,30 500355 73,30 505592 71,90 500359 71,90
M 17 1,5 503981 112,00 506214 112,00 503768 112,00 503771 112,00 NPSM
NPT
M 18 1,5 501681 79,10 500390 79,10 501685 77,60 500393 77,60 NPTF
Tr, Rd
M 19 1,5
M 20 1,5 501765 87,40 500466 87,40 501769 85,70 500470 85,70
M 21 1,5
M 22 1,5 501799 93,40 500495 93,40 501802 91,60 500498 91,60
M 24 1,5 501832 99,30 500525 99,30 501835 97,30 500528 97,30
M 25 1,5 501850 106,00 500542 106,00 501853 103,00 503236 103,00
M 26 1,5 501863 115,00 503398 115,00 501866 106,00 500557 106,00
M 27 1,5 501880 110,00 500570 110,00 501883 110,00 500574 110,00
M 28 1,5 505613 112,00 505476 112,00 501897 112,00 500590 112,00
M
M 30 1,5 501943 116,00 500637 116,00 501946 116,00 500640 116,00 MF
M 32 1,5 501966 125,00 500657 125,00 501970 125,00 500661 125,00
M 33 1,5 503034 132,00 503035 132,00 501983 132,00 500670 132,00 G
M 34 1,5 506419 141,00 506451 141,00 501995 137,00 500683 137,00 BSW
BSF
R, Pg
M 35 1,5 505616 134,00 500689 134,00 502006 134,00 500692 134,00 MF-EL
M 36 1,5 502018 148,00 505883 148,00 502022 135,00 500704 135,00
UNC, UNF
M 38 1,5 502034 144,00 500717 144,00 502037 144,00 500721 144,00 UNEF
UN, UNS
UNJC
UNJF
Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de 271 NPT
