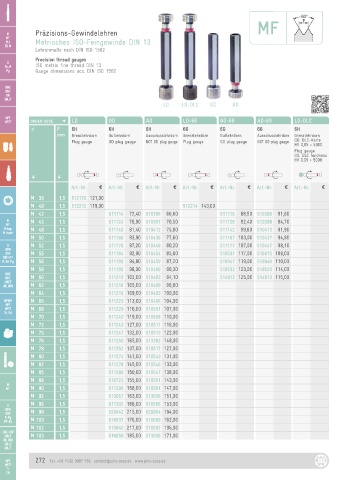

Page 272 - JBO-Katalog-2022

GF
MF

M Präzisions-Gewindelehren
MF
MJ Metrisches ISO-Feingewinde DIN 13
EG M
Lehrenmaße nach DIN ISO 1502
Precision thread gauges
G
Rc, R ISO metric fine thread DIN 13
Pg Gauge dimensions acc. DIN ISO 1502

UNC
UNF
UN
UNJF
LD LD-DLC GD AD
NPT
NPTF ORDER-CODE D LD GD AD LD-6G GD-6G AD-6G LD-DLC
d P 6H 6H 6H 6G 6G 6G 6H
mm Grenzlehrdorn Gutlehrdorn Ausschusslehrdorn Grenzlehrdorn Gutlehrdorn Ausschusslehrdorn Grenzlehrdorn
Plug gauge GO plug gauge NOT GO plug gauge Plug gauge GO plug gauge NOT GO plug gauge GD: DLC-Härte
HV 0,05 > 5000
Plug gauge
GO: DLC hardness
HV 0.05 > 5000

G G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a

M 39 1,5 512170 121,00
M 40 1,5 512212 119,00 512214 143,00
M 42 1,5 511114 72,40 510386 66,60 511115 88,50 510388 81,60
M M 45 1,5 511124 76,90 510397 70,50 511126 92,40 510398 84,70
MF
M keg. M 48 1,5 511140 81,40 510412 75,00 511142 99,60 510413 91,90
M taper
M 50 1,5 511166 83,90 510436 77,60 511167 103,00 510437 94,90
G M 52 1,5 511176 87,20 510446 80,20 511177 107,00 510447 98,10
BSW
BSF M 55 1,5 511184 92,90 510454 85,80 518531 117,00 516615 108,00
DIN 477
R, BA, Pg M 56 1,5 511189 94,80 510459 87,20 518947 119,00 518946 110,00
M 58 1,5 511195 98,00 510466 90,30 518532 123,00 518533 114,00
UNC
UNF M 60 1,5 511213 102,00 510483 94,10 514812 125,00 514813 115,00
UNEF
UN, UNS M 62 1,5 511216 105,00 510488 96,80
M 64 1,5 511219 109,00 510493 100,00
NPSM M 65 1,5 511223 113,00 510496 104,00
NPT
NPTF M 68 1,5 511229 116,00 510501 107,00
Tr, Rd
M 70 1,5 511240 119,00 510508 110,00
M 72 1,5 511243 127,00 510511 116,00
M 75 1,5 511247 132,00 510513 122,00
M 76 1,5 511250 165,00 513382 149,00
M 78 1,5 511252 137,00 510517 127,00
M 80 1,5 511274 141,00 510543 131,00
M 82 1,5 511278 145,00 510546 133,00
M 85 1,5 511280 150,00 510547 138,00
M 88 1,5 516722 155,00 510551 143,00
M
MF M 90 1,5 511296 158,00 510561 147,00
M 92 1,5 513057 163,00 513056 151,00
G M 95 1,5 511302 166,00 510566 153,00
BSW
BSF M 98 1,5 520042 215,00 520054 194,00
R, Pg
MF-EL M 100 1,5 510837 176,00 510089 162,00
M 102 1,5 510840 217,00 510092 195,00
UNC, UNF
UNEF M 105 1,5 516858 185,00 513006 171,00
UN, UNS
UNJC
UNJF
