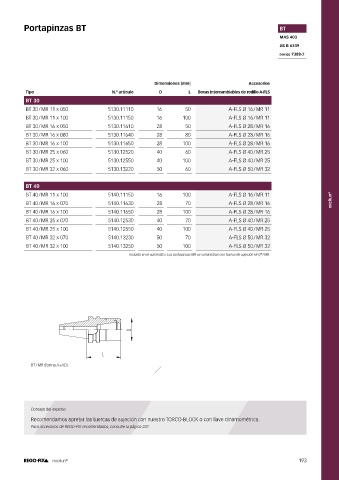

Page 197 - Catalogo_Rego-Fix

Portapinzas BT BT

MAS 403
JIS B 6339
DIN ISO 7388-2

Dimensiones [mm] Accesorios
Tipo N.º artículo D L Bocas intercambiables de rodillo A-FLS
BT 30
BT 30 / MR 11 x 050 5130.11110 16 50 A-FLS Ø 16 / MR 11
BT 30 / MR 11 x 100 5130.11150 16 100 A-FLS Ø 16 / MR 11
BT 30 / MR 16 x 050 5130.11610 28 50 A-FLS Ø 28 / MR 16
BT 30 / MR 16 x 080 5130.11640 28 80 A-FLS Ø 28 / MR 16
BT 30 / MR 16 x 100 5130.11650 28 100 A-FLS Ø 28 / MR 16
BT 30 / MR 25 x 060 5130.12520 40 60 A-FLS Ø 40 / MR 25
BT 30 / MR 25 x 100 5130.12550 40 100 A-FLS Ø 40 / MR 25
BT 30 / MR 32 x 060 5130.13220 50 60 A-FLS Ø 50 / MR 32

BT 40
BT 40 / MR 11 x 100 5140.11150 16 100 A-FLS Ø 16 / MR 11
BT 40 / MR 16 x 070 5140.11630 28 70 A-FLS Ø 28 / MR 16 micRun ®
BT 40 / MR 16 x 100 5140.11650 28 100 A-FLS Ø 28 / MR 16
BT 40 / MR 25 x 070 5140.12530 40 70 A-FLS Ø 40 / MR 25
BT 40 / MR 25 x 100 5140.12550 40 100 A-FLS Ø 40 / MR 25
BT 40 / MR 32 x 070 5140.13230 50 70 A-FLS Ø 50 / MR 32
BT 40 / MR 32 x 100 5140.13250 50 100 A-FLS Ø 50 / MR 32
Incluido en el suministro: Los portapinzas MR se suministran con tuerca de sujeción Hi-Q ® / MR.

D

L

BT / MR (forma A+AD)

Consejo del experto
Recomendamos apretar las tuercas de sujeción con nuestro TORCO-BLOCK o con llave dinamométrica.
Para accesorios de REGO-FIX recomendados, consulte la página 237.

micRun ® 193
