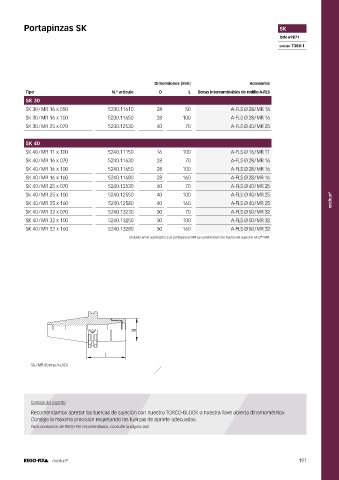

Page 195 - Catalogo_Rego-Fix

Portapinzas SK SK

DIN 69871
DIN ISO 7388-1

Dimensiones [mm] Accesorios
Tipo N.º artículo D L Bocas intercambiables de rodillo A-FLS
SK 30
SK 30 / MR 16 x 050 5230.11610 28 50 A-FLS Ø 28 / MR 16
SK 30 / MR 16 x 100 5230.11650 28 100 A-FLS Ø 28 / MR 16
SK 30 / MR 25 x 070 5230.12530 40 70 A-FLS Ø 40 / MR 25

SK 40
SK 40 / MR 11 x 100 5240.11150 16 100 A-FLS Ø 16 / MR 11
SK 40 / MR 16 x 070 5240.11630 28 70 A-FLS Ø 28 / MR 16
SK 40 / MR 16 x 100 5240.11650 28 100 A-FLS Ø 28 / MR 16
SK 40 / MR 16 x 160 5240.11680 28 160 A-FLS Ø 28 / MR 16
SK 40 / MR 25 x 070 5240.12530 40 70 A-FLS Ø 40 / MR 25
SK 40 / MR 25 x 100 5240.12550 40 100 A-FLS Ø 40 / MR 25
SK 40 / MR 25 x 160 5240.12580 40 160 A-FLS Ø 40 / MR 25 micRun ®
SK 40 / MR 32 x 070 5240.13230 50 70 A-FLS Ø 50 / MR 32
SK 40 / MR 32 x 100 5240.13250 50 100 A-FLS Ø 50 / MR 32
SK 40 / MR 32 x 160 5240.13280 50 160 A-FLS Ø 50 / MR 32
Incluido en el suministro: Los portapinzas MR se suministran con tuerca de sujeción Hi-Q ® / MR.

D

L

SK / MR (forma A+AD)

Consejo del experto
Recomendamos apretar las tuercas de sujeción con nuestro TORCO-BLOCK o nuestra llave abierta dinamométrica.
Consiga la máxima precisión respetando las fuerzas de apriete adecuadas.
Para accesorios de REGO-FIX recomendados, consulte la página 262.

micRun ® 191
