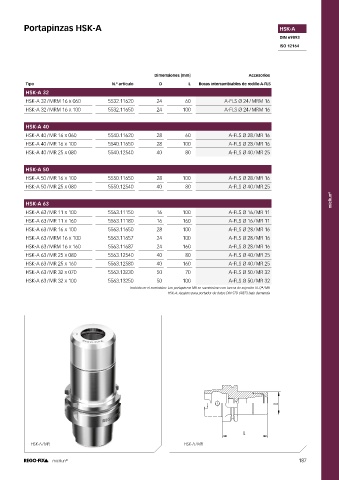

Page 191 - Catalogo_Rego-Fix

Portapinzas HSK-A HSK-A

DIN 69893
ISO 12164

Dimensiones [mm] Accesorios
Tipo N.º artículo D L Bocas intercambiables de rodillo A-FLS
HSK-A 32
HSK-A 32 / MRM 16 x 060 5532.11620 24 60 A-FLS Ø 24 / MRM 16
HSK-A 32 / MRM 16 x 100 5532.11650 24 100 A-FLS Ø 24 / MRM 16

HSK-A 40
HSK-A 40 / MR 16 x 060 5540.11620 28 60 A-FLS Ø 28 / MR 16
HSK-A 40 / MR 16 x 100 5540.11650 28 100 A-FLS Ø 28 / MR 16
HSK-A 40 / MR 25 x 080 5540.12540 40 80 A-FLS Ø 40 / MR 25

HSK-A 50
HSK-A 50 / MR 16 x 100 5550.11650 28 100 A-FLS Ø 28 / MR 16
HSK-A 50 / MR 25 x 080 5550.12540 40 80 A-FLS Ø 40 / MR 25
micRun ®
HSK-A 63
HSK-A 63 / MR 11 x 100 5563.11150 16 100 A-FLS Ø 16 / MR 11
HSK-A 63 / MR 11 x 160 5563.11180 16 160 A-FLS Ø 16 / MR 11
HSK-A 63 / MR 16 x 100 5563.11650 28 100 A-FLS Ø 28 / MR 16
HSK-A 63 / MRM 16 x 100 5563.11657 24 100 A-FLS Ø 28 / MR 16
HSK-A 63 / MRM 16 x 160 5563.11687 24 160 A-FLS Ø 28 / MR 16
HSK-A 63 / MR 25 x 080 5563.12540 40 80 A-FLS Ø 40 / MR 25
HSK-A 63 / MR 25 x 160 5563.12580 40 160 A-FLS Ø 40 / MR 25
HSK-A 63 / MR 32 x 070 5563.13230 50 70 A-FLS Ø 50 / MR 32
HSK-A 63 / MR 32 x 100 5563.13250 50 100 A-FLS Ø 50 / MR 32
Incluido en el suministro: Los portapinzas MR se suministran con tuerca de sujeción Hi-Q ® / MR
HSK-A: Agujero para portador de datos DIN STD 69873 bajo demanda

D

L

HSK-A / MR HSK-A / MR

micRun ® 187
