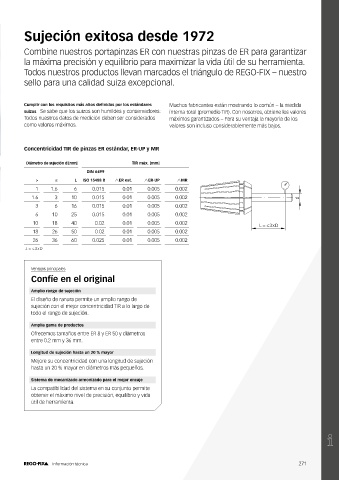

Sujeción exitosa desde 1972

Combine nuestros portapinzas ER con nuestras pinzas de ER para garantizar
la máxima precisión y equilibrio para maximizar la vida útil de su herramienta.

Todos nuestros productos llevan marcados el triángulo de REGO-FIX – nuestro
sello para una calidad suiza excepcional.

Cumplir con los requisitos más altos definidos por los estándares Muchos fabricantes están mostrando lo común – la medida
suizos Se sabe que los suizos son humildes y conservadores: interna total (promedio TIR). Con nosotros, obtiene los valores
Todos nuestros datos de medición deben ser considerados máximos garantizados – Para su ventaja la mayoría de los
como valores máximos. valores son incluso considerablemente más bajos.

Concentricidad TIR de pinzas ER estándar, ER-UP y MR

Diámetro de sujeción d [mm] TIR máx. [mm]
DIN 6499
> ≤ L ISO 15488 B rER est. rER-UP rMR
1 1.6 6 0.015 0.01 0.005 0.002
1.6 3 10 0.015 0.01 0.005 0.002 d
3 6 16 0.015 0.01 0.005 0.002
6 10 25 0.015 0.01 0.005 0.002
10 18 40 0.02 0.01 0.005 0.002 L = ≤ 3 x D
L
18 26 50 0.02 0.01 0.005 0.002
26 36 60 0.025 0.01 0.005 0.002
L = ≤ 3 x D

Ventajas principales
Confíe en el original

Amplio rango de sujeción
El diseño de ranura permite un amplio rango de
sujeción con el mejor concentricidad TIR a lo largo de
todo el rango de sujeción.

Amplia gama de productos
Ofrecemos tamaños entre ER 8 y ER 50 y diámetros
entre 0.2 mm y 36 mm.

Longitud de sujeción hasta un 20 % mayor
Mejore su concentricidad con una longitud de sujeción
hasta un 20 % mayor en diámetros más pequeños.

Sistema de mecanizado armonizado para el mejor encaje
La compatibilidad del sistema en su conjunto permite
obtener el máximo nivel de precisión, equilibrio y vida
útil de herramienta. ER_collets
Schraffurfaktor keiner
Skizzenfaktor 1
Schriftfaktor 0.7

Información técnica 271
