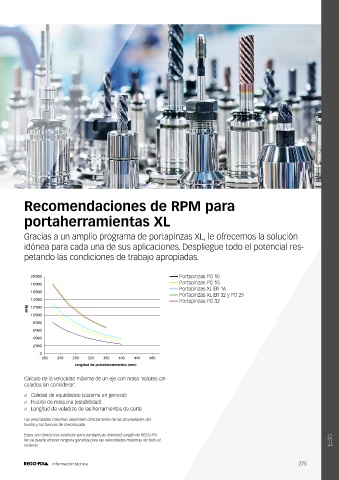

Page 279 - Catalogo_Rego-Fix

Recomendaciones de RPM para

portaherramientas XL

Gracias a un amplio programa de portapinzas XL, le ofrecemos la solución
idónea para cada una de sus aplicaciones. Despliegue todo el potencial res-
petando las condiciones de trabajo apropiadas.

20'000 Portapinzas PG 10
18'000 Portapinzas PG 15
Portapinzas XL ER 16
Toolholder PG10
16'000 Toolholder PG15
Portapinzas XL ER 32 y PG 25
XL-Holder ER16
XL-Holder ER32+PG25
14'000 Toolholder PG32
Portapinzas PG 32
Drehzahl (¹/min) RPM 12'000
10'000
8'000
6'000
4'000
2'000
0
200 240 280 320 360 400 440 480
Longitud de portaherramientas (mm)
Halterlänge (mm)
Cálculo de la velocidad máxima de un eje con masa. Valores cal-
culados sin considerar:
/ / Calidad de equilibrado (sistema en general)
/ / Husillo de máquina (estabilidad)
/ / Longitud de voladizo de las herramientas de corte
Las velocidades máximas dependen directamente de las propiedades del
husillo y las fuerzas de mecanizado.

Estas son directrices estándar para portapinzas Xtended Length de REGO-FIX.
No se puede ofrecer ninguna garantía para las velocidades máximas de todo el
sistema.

Información técnica 275
